三轴C扫描水浸系统 自动化检测 栅格扫查，单轴直线扫查

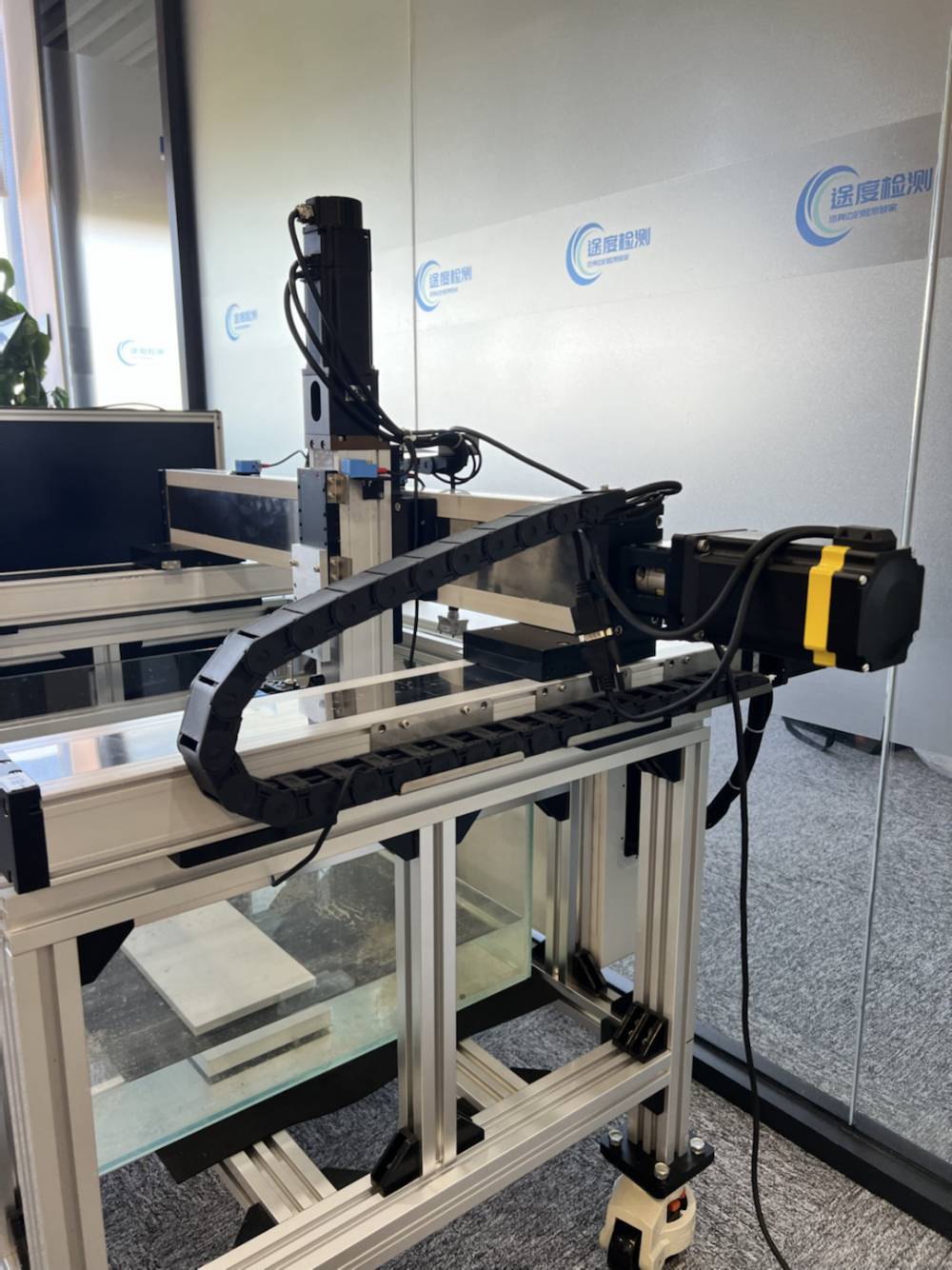

三轴 C 扫描水浸系统是由运动控制卡，驱动器，步进闭环电机和三轴模组组成龙门结构，通过运动控制程序，实现规划路径进行检测，可以实现日常的栅格扫查，单轴直线扫查。可用于配合相控阵仪器检测叶片的脱粘、气孔和夹杂等缺陷。

通过自动控制的 X 轴 Y 轴，X 轴 Z 轴或 Y 轴 Z 轴完成栅格式扫查，生成 A、B、C、D 扫描图像。特殊设计的探头加载臂可适应不同探头的夹持。

特点

一键回零、单轴上下左右点动控制和自动栅格控制；

扫查轴和步进轴可自由切换；

扫查架编码器配置可保证仪器扫出图像大小与扫查区域大小一致，误差±1%；

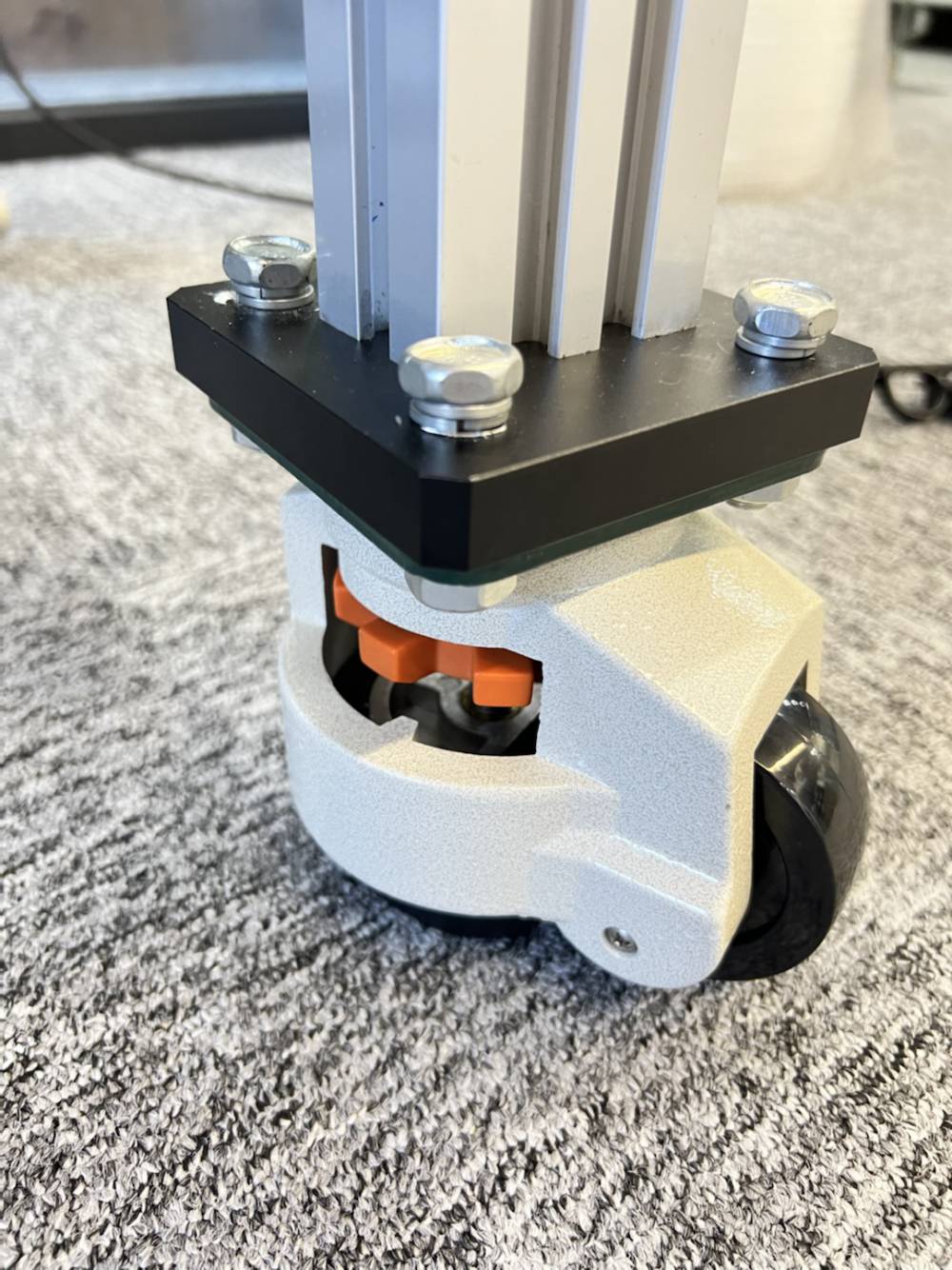

水平可调节福马轮设计，便于运输和固定；

技术参数

外形尺寸：1300mm × 970mm × 1100mm

有效行程：X300mm × Y340mm × Z200mm

水槽深度：365mm

精度：1mm

扫查速度：0-1000mm/s 可调

编码器分辨率：X 轴：400step/mm，Y 轴：400step/mm
