XR5536(USB 镍氢/镍镉充电IC)

一、概述

XR5536 为 USB 镍镉/镍氢充电管理 IC，主要应用于镍镉/镍氢电池 USB 充电器。

本芯片为一种控制稳定可靠的充电管理电路。整个电路通过检测电池电压控制充电电流大小。电路采用-△V快速充电终止方式，保证电池的充饱率达到好。芯片内置了高精度的 ADC， 实时对电池电压和充电电流进行准确采样，并经过智能算法处理，可靠的完成充电。

二、产品特性

1、给镍镉/镍氢电池 1～4 节电池充电。

2、芯片的工作电压为 5V，供电范围为 3.5V～7.5V。

3、芯片设计了内置的 10bit ADC 可对采样的电池电压和电流进行模数转换，并输出数字信号到算术逻辑单元检测。

4、IC 内置自动电流调节器，当升压电压升到zui大或输入电压被拉低时具有电流自动调节功能，电流自动调节功能会将电流调至一个zui大电流。

5、IC 内部可以检测 USB 供电电压大小，当 USB 电源电压被拉低到某个阈值时会减小充电电流以保护 USB 电源的安全，

USB电源电压升起后再增大充电电流。

6、IC 具有上电输出短路报警功能，以保证电池、及 IC 自身安全。

7、IC 内部具有过温保护功能，当芯片内部温度过高时会关闭输出，温度滞回后继续工作。

8、驱动 LED 输出显示充电状态。

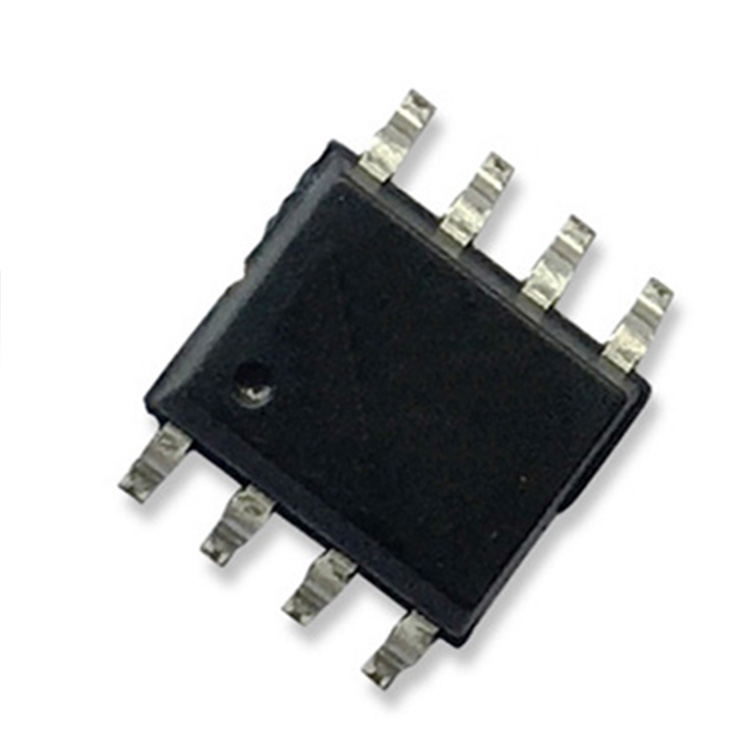

9、XR5536A 采用 ESOP8 封装(底部带散热焊盘)；XR5536B 采用 SOP8 封装(底部无散热焊盘)。
