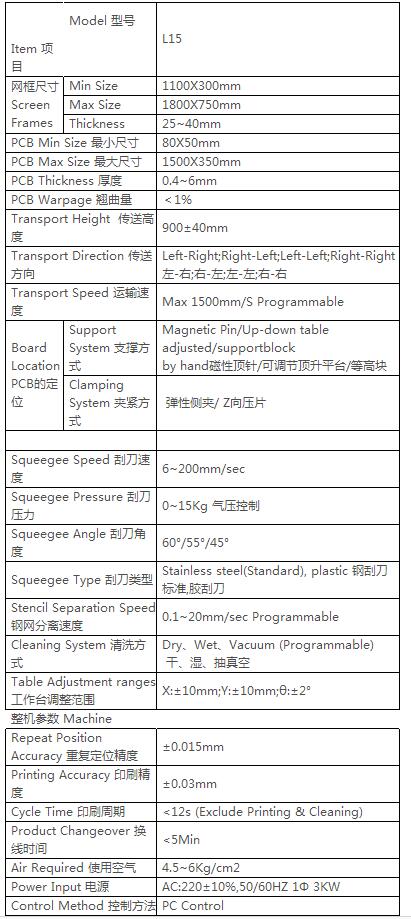

L15全自动锡膏印刷机

特点

1.刮刀系统

*拱桥型悬浮挂式直连刮刀*可编程的悬浮自调整步进马达驱动印刷头

*双边双滑块的四轮定位式滑轨型结构,确保刮前后运行的精准度及平稳度

*针对于前后刮刀压力所需不同及升降的稳定性而设计,防止锡膏外泄及刀片具有一定弹性的装夹设计,刮刀的压力,升降速度,印刷速度,印刷范围均软件可调,且为客户提供了多种脱模方式来适应不同下锡要求的PCB板,为客户提供了一个良好的印刷控制平台；

*滑轨型刮刀系统，提高运行稳定性及延长使用寿命；全闭环刮刀压力反馈装置，时刻监控刮刀压力的大小，使得下锡更饱满；

2.钢网定位系统

大小钢网通用 ,具有良好而广泛适用性  采用进口SMC气缸做为压钢网气缸，  嵌入式刻度尺,不脱落  分段式固定式钢网框架

3.图像及光路系统  X,Y轴采用日本黑田高度研磨丝杆，两端日本松下电机带动      内部增加偏光片,自动精准的抓取不同型状的MARK点上,下和同轴三路均匀光源    采用日本东芝工业相机

4.PCB运输及定位系统  进板方向任意选择,可自由组合  特殊工艺的内齿运输皮带,防止卡板   可编程式运输速度控制使停板更精准  采用性侧夹及真空吸腔,有效夹紧PCB保证PCB和钢网之间完全平整接触.

5.清洗系统  喷淋式的清洗方式  干,湿,真空洗任意组合  分离式清洗结构     圆弧式的清洗胶条   清洗液,和钢网清洗纸用量可控

6.平台校正系统  UVW平台结构,精度高,刚性大,结构紧凑  三轴联动，体积小，精度高

7.底座及机架系统  整体成形牢固  松下电机加日本原厂高精度研磨丝杆   高刚性,高稳定性的左右对称机架结构

8.电气路系统  安全简洁的电路气路排布  电路气路竖立排放机器两侧及后部,维护方便.

9.操作系统  简单易学易用的友好操作界面,具有良好的人机对话功能  做程序文件具有教学及导航功能,每步都有提示  中英文一键切换  具有操作日志,故障记录分析诊断等功能

10.其他功能选项  自动点胶功能  自动扫码功能  自动加锡功能  整线闭环控制  恒温恒湿功能  钢网堵孔功能  可根据客户实际需求定制其它功能
