力士乐塑料平顶链3842551226

力士乐塑料平顶链3842551226，上海韦米机电设备有限公司供应产品，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；联系人：雷青。产品图片实拍，价格货期快速报价，价格优惠；热诚欢迎新老客户咨询下单！

力士乐REXROTH塑料平顶链主连杆

用于传送单元自组装的输送介质

用于结合 ST 2/C 和 ST 2/C-H 段使用

交付单元长度达 12000 mm。使用主连杆连接多个平顶链，可达到 l > 12000 mm 的长度

镀镍钢基本链版本

带 PA66 聚酰胺支承盖的钢链

TS 2plus 中的工件托盘输送介质搭配 ST 2/C 和 ST 2/C-H 输送段使用。

所需的链条长度通过下列公式来确定。

lC = 2 x lS + lAS + lUM

lC = 平顶链长度

lS = 输送段型材长度

lAS = 驱动模块中输送介质的长度

lUM = 返回装置中输送介质的长度

平顶链输送介质的长度

lUM 2/C-170 = 310 mm

lUM 2/C-60 = 150 mm

lAS = 625 mm

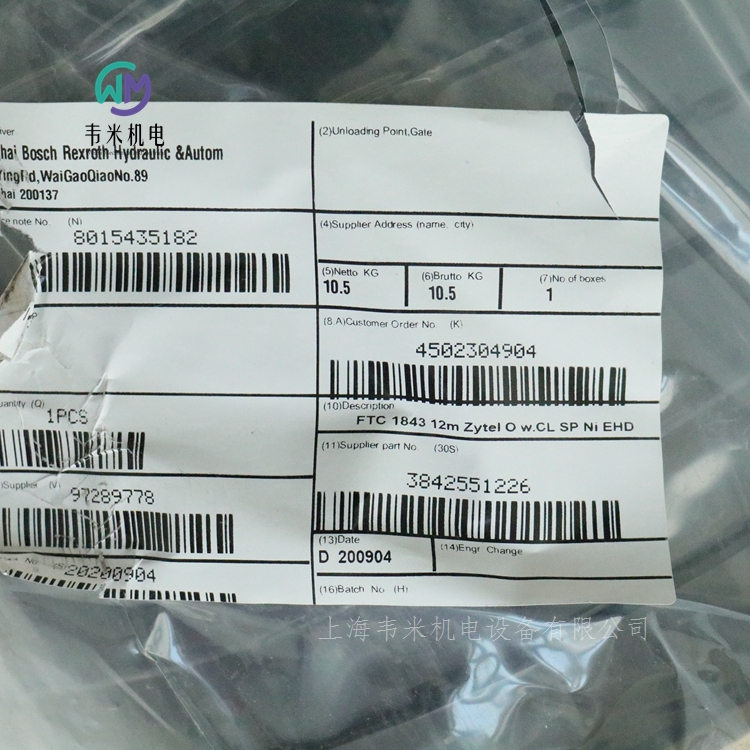

编号  3842551226

材料数据  基本链：钢；镀镍PAl 66 防静电版平坦链

长度  12000mm

注意：

塑料平顶链也适用于 EPA，但不能用于弯道和弧形部分

装配有 PE 耐磨垫的工件托盘，不建议累积运行，因为这样会加剧磨损

塑料平顶链不允许用于钢质GP滑动型材

推荐配件

附加闭合链节，3842551234

平顶链工具

主连杆 3842551234 可用于两根塑料平顶链上

供货范围

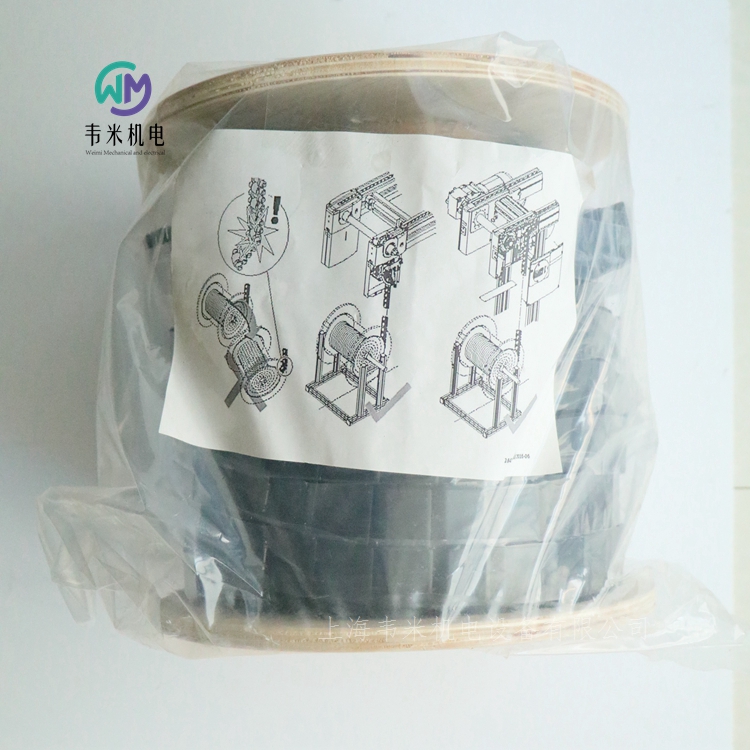

塑料平顶链（l = 12000 mm，黑色），包括 1 x 主连杆

TS 2 plus 输送系统

工件托盘

WT 2/E 工件托盘

一体式定位衬套，可实现 ± 0.3 mm 的定位精度

可连接 ID 10、ID 40 和 ID 200 识别系统的移动式数据载体

WT 2 工件托盘

适合用于传送带、齿形带和平顶链

具有高硬度的坚固耐用型工件托盘

WT 2 工件托盘的部件

WT 2/H 工件托盘

工件托盘用于特别高的容许大总重：240 kg（2 kg/cm 长度），并结合堆积滚子链输送介质使用

完全装配或用作自装配套件

WT 2/H 工件托盘的部件

WT 2/F 框架工件托盘

框架工件托盘，完全装配或用作自装配套件

由于采用铝制框架结构，所以重量轻、稳定性好

WT 2/F-H 框架工件托盘

适合用于传送带、齿形带和平顶链

适用于 EPA 环境

纵向输送机

输送介质选择

皮带、齿形带、平顶链和堆积滚子链可用作纵向传送机的输送介质

输送介质传送带和齿形带

传送带和齿形带输送介质适合用于在干净干燥的环境中输送小型和中型工件托盘。输送介质的高韧性平面设计可在输送段间形成窄输送沟，并可实现较低的输送段型材安装高度。传送带是一种特别经济的输送介质，主要用于较长的输送段，而齿形带则适用于较短的输送段和/或用于驱动自身没有驱动机构的邻近模块。

这些输送介质和配备这些输送介质的模块均可用于轻型产品的组装，如家用电器。低卷入风险、低型材安装高度和低运行噪音等特性有助于它们在手动装配站的应用。带 PA 耐磨垫的工件托盘上高可承载 1 kg/cm 的表面载荷。

传送带输送段

输送单元的部件

输送介质平顶链

平顶链主要用于生产排放较低或中等的环境中进行工件托盘传送。塑料平顶链的电弧放电能力允许曲线弧部分进行连续驱动组合。

在与塑料平顶链结合使用时，建议在工件托盘上使用PA 耐磨垫。对于输送段型材中塑料滑动型材这种标准设计，允许的表面负载可达 1 kg/cm，而带有钢质滑动型材的可选版本可承受的表面负载可达 1.5 kg/cm。

HD 型材结合钢质滑动型材和钢质导向型材，可打造出特别牢固的组合。

平顶链输送介质不允许可逆运行。

如果使用平顶链，强烈建议使用 LU 2 自动润滑单元。

单辊道输送段，传送带输送段

输送单元的部件

堆积滚子链输送介质

堆积滚子链适用于较大的重型工件托盘。因介质产生的应力（测试油或生产排放）不会影响功能可靠性。堆积滚子不仅会减小分离器上的堆积压力，而且在加速元件的作用下，工作站作业之后会快速恢复输送速度。

在与装配了 PE 耐磨垫的工件结合后，对于输送段型材中塑料滑动型材这种标准设计，允许的表面负载可达 1.5 kg/cm，而带有钢质滑动型材的可选版本可承受的表面负载可达 2 kg/cm。

配备了钢质滑动型材和钢质导向型材的新 HD 型材，可形成一个特别牢固、维护少的组合。

传送带输送段

输送单元的部件

堆积滚子链 V plus 输送介质

通过 Vplus 堆积滚子链，工件托盘可获得 2.5 倍于标称链条速度的传送速度。

这样可使运行更加流畅，并且可通过配有链条速度较低的 Vplus 堆积滚子链必须使用配有 PE 耐磨垫的工件托盘。

这种 Vplus 堆积滚子链的另一个好处在于加速效应：在经过每个处理站之后，能够快速恢复传送速度，无需任何其它内部元件。

通常情况下，建议使用阻尼分离器和阻尼器。

如果希望通过 Vplus 链条获得 18 m/min 以上的速度，必须考虑整个系统上产生的较高的动态负载。

如有疑问，请联系您的力士乐专员。

所述的 Vplus 堆积滚子链必须使用配有 PE 耐磨垫的工件托盘。允许的大段负载为 1.5 kg/cm.

传送带输送段

输送单元的部件

输送介质：双重链条

BS 2/G-250 皮带段

尤为稳健的功能性输送段，配有驱动

工件托盘在长达 2000 mm 的输送段上纵向输送

LG 2/H 升降门

LG 2/H 安装套件

可用于 BS 2、BS 2/C-100、BS 2/R-300 传送带输送段，以及输送段 ST 2/C-H (ST 2/R-H)、驱动机构 AS 2/C-100 (AS 2/R-300) 和回转单元 UM 2/C-60 (UM 2/R-60) 的组合

从宽度 b = 240 mm 到 b = 1200 mm

适用于通道宽度 (A) 600 ... 1800 mm

在打开位置 (85°)，锁定

机械解锁，可选配气动解锁（PN 套件）

用于在顶端位置解锁的 PN 套件

连接套件

纵向输送机的连接套件

用于连接模块 TS 2plus 位于端部的纵向传送机上

用于横向输送机的连接套件

用于连接模块 TS 2plus 横向地放置于横向输送机上（端到段）

还需要：横向提升装置

弯道和旋转单元

弯道选择

弯道用于改变工件托盘的方向和保持零件的定向（向前始终保持向前）

这些模块化单元的气动和电动安装与控制所需的工作是少的

连接套件用于连接弯道和弧形部分

弯道 CU 2/90

用于工件托盘的 90° 弯道输送机

实现弯道功能没有额外的驱动机构

弯道 KE 2/90

用于工件托盘的 90° 弯道输送机

工件托盘总重不超过 20 kg

输送介质：圆皮带（适用于EPA）

弯道 KE 2/180

用于工件托盘的 180° 弯道输送机

弯道模块，自带驱动机构

工件托盘总重不超过 20 kg

弯道 KE 2/O-90

用于工件托盘的 90° 弯道输送机

无自身驱动机构的弯道

弯道 KE 2/O-180

用于工件托盘的 180° 弯道输送机

弯道模块，不自带驱动机构

BS 2/K 传送带输送段

用于驱动一根 KE 2/O... 弯道

输送介质：齿形带（适用于EPA）

弯道 KU 2/90

用于工件托盘的 90° 弯道输送机

自带驱动机构的弯道

堆积操作中的大容许载荷高达 90 kg

弯道 KU 2/180

用于工件托盘的 180° 弯道输送机

自带驱动机构的弯道

堆积操作中的大容许载荷高达 70 kg

KU 2/O-90 弯道弧

不自带驱动机构的弯道弧

可堆积运行

塑料链条导轨

弯道弧 KE 2/O-180

不自带驱动机构的弯道弧

可堆积运行

塑料链条导轨

旋转单元 DE 2 - BG 1

旋转单元是用于水平旋转和运输工件托盘的模块

借此也可以分流和交叉重型工件托盘（高 96 kg）

旋转单元 DE 2 - BG 2

旋转单元是用于水平旋转和运输工件托盘的模块

借此也可以分流和交叉重型工件托盘（高 128 kg）

旋转单元 DE 2 - BG 3

旋转单元是用于水平旋转和运输工件托盘的模块

借此也可以分流和交叉重型工件托盘（高 160 kg）

旋转单元 DE 2 - BG 4

旋转单元是用于水平旋转和运输工件托盘的模块

借此也可以分流和交叉重型工件托盘（高 208 kg）

旋转单元 DE 2 - BG 5

旋转单元是用于水平旋转和运输工件托盘的模块

借此也可以分流和交叉重型工件托盘（高 240 kg）

力士乐REXROTH输送单元的部件

驱动模块 AS 2/C-1003842998053

驱动模块 AS 2/C-2503842998087

驱动模块 AS 2/C-4003842998038

驱动模块 AS 2/C-7003842998039

UM 2/C-60 回转单元3842528802

UM 2/C-170 回转单元3842528806

LU 2 自动润滑装置3842543482

LC 2 储油箱3842543469

转接头套件

3842543483

3842543484

3842543485

3842543486

3842543487

3842548578

ST 2/C-100 输送段   3842994890

ST 2/C-H 输送段    3842994973

遮挡螺栓3842537353

遮挡螺栓钻孔模板3842538972

型材封条，N10 铝，经阳极氧化处理   3842523258

输送段型材   3842532609

PA 导轨和滑轨型材   3842529933

输送段型材   3842536793

转接板套件   3842536801

导向型材   3842537890

滑动型材   3842537888

滑动型材   3842537889

型材连接件   3842528746

十字形连接器   3842994635

十字形连接件   3842993052

维护段   3842532777

维护段   3842537310

铲运机，右侧3842532679

铲运机，左侧3842532680

塑料平顶链3842551226

塑料平顶链 ESD3842551227

闭合链节3842551234

塑料平板链的链条销8981010510

遮挡螺栓钻孔模板3842538972

塑料联轴器 公母头       3842218920

⑷、力士乐REXROTH堆积滚子链输送介质

①、力士乐REXROTH传送带输送段

BS 2/R-300 传送带输送段3842999904

BS 2/R-700 传送带输送段3842998096

BS 2/R-H 传送带输送段3842998238

位于左侧的 BS 2/C+R 连接传送带3842528480

位于右侧的 BS 2/C+R 连接传送带3842539096

②、力士乐REXROTH输送单元的部件

驱动模块 AS 2/R-3003842998052

驱动模块 AS 2/R-7003842998072

驱动模块 AS 2/R-12003842998040

驱动模块 AS 2/R-22003842998041

UM 2/R-60 回转单元3842528803

UM 2/R-170 回转单元3842528807

LU 2 自动润滑装置3842543482

LC 2 储油箱3842543469

转接头套件

3842543483

3842543484

3842543485

3842543486

3842543487

3842548578

ST 2/R-100 输送段3842994889

ST 2/R-100 ST 输送段3842994907

ST 2/R-H 输送段   3842994972

型材封条    3842523258

输送段型材    3842529931

导轨和滑轨型材    3842529933

导轨和滑轨型材    3842532676

输送段型材    3842536792

转接板套件    3842536800

导向型材    3842537890

滑动型材    3842537888

滑动型材    3842537889

型材连接件    3842528746

十字形连接器    3842994635

十字形连接件    3842993052

ST 2/R-W 维护段  3842532778

ST 2/R-H-W 维护段3842537319

堆积滚子链支重轮，PA 12 L120003842523918

堆积滚子链，带有小零件收集器、PA 123842536268

堆积滚子链钢质支重轮3842530864

堆积滚子链，带有小零件收集器，钢质3842536270

用于堆积滚子链的闭合链节    3842530417

SP 2/R 加速元件 3842536382

SP 2/R-H 加速元件3842537615

RB 2 辊道3842549774

用于堆积滚子链的拆链器 8981010511

⑸、力士乐REXROTH堆积滚子链 Vplus 输送介质

①、力士乐REXROTH传送带输送段

3842998492

②、力士乐REXROTH输送单元的部件

驱动模块    3842998233

驱动模块    3842998234

回转单元    3842536803

输送段    3842995000

型材封条    3842523258

转接板套件    3842536802

型材连接件    3842528746

十字形连接器    3842994635

十字形连接件    3842993052

维护段    3842537320

堆积滚子链    3842538869

堆积滚子链    3842538870

堆积滚子链的闭合链节    3842538872

堆积滚子链的闭合链节    3842539357

⑹、REXROTH力士乐LG 2/H 升降门

①、REXROTH力士乐LG 2/H 安装套件

3842549511

3842549512

3842549513

3842549514

3842549515

3842549516

3842549517

②、力士乐REXROTH用于在顶端位置解锁的 PN 套件

3842549509

⑺、力士乐REXROTH连接套件

①、力士乐REXROTH纵向输送机的连接套件

3842518828

3842525110

3842179574

3842529881

3842530871

②、力士乐REXROTH用于横向输送机的连接套件

3842518828

3842528192

3842525110

3、力士乐REXROTH弯曲段

⑴、力士乐REXROTH弯道 CU 2/90

3842998288

⑵、力士乐REXROTH弯道 KE 2/90

3842999727

⑶、力士乐REXROTH弯道 KE 2/180

3842999728

⑷、力士乐REXROTH弯道 KE 2/O-90

3842999725

⑸、力士乐REXROTH弯道 KE 2/O-180

3842999726

⑹、REXROTH力士乐BS 2/K 传送带输送段

3842999715

⑺、力士乐REXROTH弯道 KU 2/90

3842998098

⑻、力士乐REXROTH弯道 KU 2/180

3842998099

⑼、REXROTH力士乐KU 2/O-90 弯道弧

3842999994

⑽、力士乐REXROTH弯道弧 KE 2/O-180

3842999995

⑾、力士乐REXROTH纵向输送机的连接套件

3842518828

3842525110

3842179574

3842529881

3842530871

4、力士乐REXROTH横向输送机

⑴、REXROTH力士乐EQ 2/… 电动横向输送机

①、REXROTH力士乐EQ 2/TR 电动横向输送机

3842999894

②、REXROTH力士乐EQ 2/TR-90 电动横向输送机

3842998289

③、REXROTH力士乐EQ 2/T 电动横向输送机

3842999895

④、REXROTH力士乐EQ 2/TE 电动横向输送机

3842999896

⑵、REXROTH力士乐HQ 2/… 横向提升装置

①、力士乐REXROTH横向提升装置 HQ 2/S

3842999888

②、力士乐REXROTH横向提升装置 HQ 2/O

横向提升装置 HQ 2/O3842998113

用于 HQ 2/O BG1 的连接传送带3842328196

用于 HQ 2/O BG2 的连接传送带3842328197

外壳元件 SK 2

3842345100

3842345105

3842345110

3842345101

3842345106

3842345111

3842345116

3842345102

3842345107

3842345112

3842345117

3842345108

3842345113

3842345118

3842345126

3842345114

3842345121

3842345127

3842345123

3842345129

3842345125

3842345131

外壳元件 SK 2/B

3842338750

3842338755

3842338760

3842338751

3842338756

3842338761

3842338766

3842338752

3842338757

3842338762

3842338767

3842338758

3842338763

3842338768

3842338776

3842338764

3842338771

3842338777

3842338773

3842338779

3842338775

3842338781

BS 2/T 传送带输送段    3842999722

BS 2/TE 传送带输送段3842999723

③、力士乐REXROTH横向提升装置 HQ 2/T

横向提升装置 HQ 2/T3842998114

SK 2/T 外壳元件

3842345100

3842345105

3842345110

3842345101

3842345106

3842345111

3842345116

3842345102

3842345107

3842345112

3842345117

3842345108

3842345113

3842345118

3842345126

3842345114

3842345121

3842345127

3842345123

3842345129

3842345125

3842345131

④、力士乐REXROTH横向提升装置 HQ 2/U

3842999903

⑤、力士乐REXROTH横向提升装置 HQ 2/U2

3842999843

⑥、REXROTH力士乐HQ 2/U-H 横向提升装置

3842998750

⑦、REXROTH力士乐HQ 2/C-H 横向提升装置

BS 2/130 传送带输送段3842999743

⑶、力士乐REXROTH滚轮段

①、力士乐REXROTH带滚轮的中间段

3842553814

3842554658

3842554659

②、REXROTH力士乐RS 2 滚轮段

3842522140

3842522141

3842522142

3842522143

③、REXROTH力士乐RE 滚轮元件

3842520000

3842538245

3842319501

3842538064

3842319500

3842538065

④、REXROTH力士乐RB 2 辊道

3842549774

⑤、REXROTH力士乐RS 2/H 滚轮段

3842998744

5、力士乐REXROTH支腿套件

⑴、力士乐REXROTH支腿套件

①、力士乐REXROTH支腿套件 SZ 2

3842996320

②、REXROTH力士乐SZ 2/H 支腿套件

3842996321

③、REXROTH力士乐SZ 2/U 支腿套件

3842996322

④、REXROTH力士乐SZ 2/U-H 支腿套件

3842996323

⑤、REXROTH力士乐SZ 2/T 支腿套件

3842996324

⑥、REXROTH力士乐SZ 2/T-H 支腿套件

3842996325

⑦、REXROTH力士乐SZ 2/K-90 支腿套件

3842996326

⑧、REXROTH力士乐SZ 2/K-180 支腿套件

3842996327

⑨、REXROTH力士乐HD 2/H 支腿套件

3842993324

3842993325

⑵、力士乐REXROTH放大率

①、REXROTH力士乐SZ 2 - ST 2 加固件

3842994910

⑶、力士乐REXROTH配件

①、REXROTH力士乐210x90x42 基座支架

3842146848

②、力士乐REXROTH地脚螺栓

3842526560

③、REXROTH力士乐HS10-M8x25 T 形螺栓

3842528718

④、力士乐REXROTH法兰螺母 M8

3842345081

⑤、力士乐REXROTH托架端盖

3842548862

3842548863

3842548864

3842548865

3842548868

3842548869

6、力士乐REXROTH定位和定向

⑴、力士乐REXROTH工件托盘内导轨

3842525634

842601001

842601003

842601004

842601006

⑵、REXROTH力士乐PE 2 定位单元

①、REXROTH力士乐PE 2 定位单元

3842504706

3842504707

3842504708

3842504710

3842504711

3842504712

3842504713

3842504714

3842504715

3842504716

3842504717

3842504718

3842504719

②、力士乐REXROTH位置感测组件

3842508933

⑶、REXROTH力士乐PE 2/X 定位单元

3842998324

⑷、REXROTH力士乐HP 2/L 升降定位单元

①、REXROTH力士乐HP 2/L 位置向提升装置

3842998952

②、REXROTH力士乐SA 气缸位置传感器

3842536974

③、REXROTH力士乐HP 2/L 外壳元件

3842536977

3842536960

3842536962

④、REXROTH力士乐RA 位置感测组件

3842536975

横向输送机

横向输送机选择

横向输送机用于改变工件托盘的传输方向。它们用于在工件托盘路径上创建一个支流，流向各处理站。当工件在纵向和横向输送机之间移动时，工件托盘相对于传输方向的定向会发生改变。

EQ 2/… 电动横向输送机

EQ 2 电动横向输送机用于将工件托盘从一个纵向输送段移动到与之平行运行的二纵向段。EQ 2s 是完整的宏模块，由一个或两个 HQ 2 横向提升装置和一个横向输送段（BS 2.../RS 2）组成。

所有的传输皮带都由电机驱动。

对于 TS 2plus 传送系统，电动横向输送机可配置下列传输功能：

EQ 2/TR

用于将工件托盘从一个纵向段移动到与之平行运行、间距较小且跨过一个横向滚子段的二个段。

EQ 2/T

用于将工件托盘从一个纵向段移动到与之平行运行、间距较大且跨过一个横向滚子段的二个段。

EQ 2/TE

用于托盘在一个纵向段与一个横向皮带段之间来回移动。

注意： HQ 2... 上不允许堆积。

所有的 EQ 2 版本交付时都配置了气动连接，可选择配置在中心和顶部提升位置，或者是底部、中心和顶部提升位置。气动阀不包含在交付范围内。

气动阀的设计可使剩下的位置用作排放位置，如果出现压力下降可将横向提升装置移动到中心位置。在中心位置，工件托盘可由横向提升装置止动。这种功能增强了安全性，确保了重新投运更简单。

EQ 2/TR 电动横向输送机

整套大型模块组，用于连接彼此相距较近的两个平行纵向输送段

采用带有 RS 2 滚轮段的串联设计，且这些输送段之间的距离为 a = 45 ... 135 mm

EQ 2/TR-90 电动横向输送机

整套大型模块组，用于连接彼此相距 90 mm 的两个平行纵向输送段

带从动中间段

EQ 2/T 电动横向输送机

预装模块，用于连接两个并行的纵向输送段

采用带有从动传动带输送段的串联设计，且这些输送段之间的距离较长，至少为 320 mm

EQ 2/TE 电动横向输送机

预装模块，用于分流至一个横向输送段，其中，二个端头未连接至另一个横向输送段（尽头）

规格 2，≥ 480 x 480 mm，每个横向提升装置带有两个升降缸

HQ 2/… 横向提升装置

横向提升装置需要：

将工件托盘从纵向输送段移动至横向输送段

将工件托盘从横向输送段移动至纵向输送段

可为 TS 2plus 输送系统提供适用于整体重量高达 240 kg 的工件托盘的横向提升装置。

所有横向提升装置都有一个共同点——垂直气动运动和横向运输操作。

垂直运动可设置在三个位置：

通过弹簧对中的中间位置（基本位置，在输送高度下方 1 mm 处）。当凸耳凸轮降下时，该位置将用作输送位置；当凸耳凸轮升起时，该位置将用作锁定位置

水平输送位置（高出纵向输送机的输送高度 10 mm）

下部输送位置（低于输送高度 11 mm）。在此底部位置，当凸耳凸轮升起时，工件托盘也会释放到纵向输送段

横向提升装置 HQ 2/S

横向提升装置，用于从纵向输送段送到横向输送段，或者反过来

电机安装在侧边，因而高度较低。因此适用于运行双层输送段

横向提升装置 HQ 2/O

横向提升装置 HQ 2/T

横向提升装置 HQ 2/U

横向提升装置，用于从纵向输送段送到横向输送段，或者反过来

通过悬挂式驱动电机用于狭小空间（外部尺寸不得宽于输送段）

横向提升装置 HQ 2/U2

横向提升装置，用于从纵向输送段送到横向输送段，或者反过来

通过悬挂式驱动电机用于狭小空间（外部尺寸不得宽于输送段）

HQ 2/U-H 横向提升装置

横向提升装置，用于从纵向输送段送到横向输送段，或者反过来

用于总重低达 2 kg/cm 的工件托盘

HQ 2/C-H 横向提升装置

横向提升装置 HQ 2/G-H

用于横向输送机的连接套件

用于连接模块 TS 2plus 横向地放置于横向输送机上（端到段）

还需要：横向提升装置

滚轮段

滚子输送段与两个横向提升装置结合使用，可在平行的输送段之间输送工件托盘。

带滚轮的中间段

未安装滚轮段，用于横向输送位于并行输送段之间的工件托盘（距离 a = 45 至 135 mm）

与两个 HQ 2 横向提升装置配合使用

RS 2 滚轮段

未安装滚轮段，用于横向输送位于并行输送段之间的工件托盘（距离 a = 90 至 200 mm）

与两个 HQ 2 横向提升装置配合使用

RE 滚轮元件

已装配滚轮元件，用于手动输送工件托盘

也可用作倾斜的被动输送段

滚轮轨套装 RB 2/UM 2

已安装滚轮段，安装在 AS 2/B... 或 UM 2/B 上，用于横向输送

附加工件托盘支架位于从 AS 2/B… 到 UM 2/B，或从 AS 2/B… 或 UM 2/B 到横向提升装置的前部过渡段上

RS 2/H 滚轮段

已安装滚轮段，用于横向输送位于并行输送段之间的工件托盘（距离 a = 90 至 690 mm）

与两个 HQ 2 横向提升装置配合使用

支腿套件

支腿套件 SZ 2

用于一个输送层上单辊道输送段的支腿套件。

标准版

SZ 2/H 支腿套件

用于一个输送层上重型单辊道输送段的支腿套件。

标准版

SZ 2/U 支腿套件

用于两个输送层上单辊道输送段的支腿套件。

SZ 2/U-H 支腿套件

用于两个输送层上重型单辊道输送段的支腿套件。

SZ 2/T 支腿套件

用于一个输送层上双辊道输送段的支腿套件。

SZ 2/T-H 支腿套件

用于一个输送层上重型双辊道输送段的支腿套件。

SZ 2/K-90 支腿套件

用于 K...-90 弯道的支腿套件。

SZ 2/K-180 支腿套件

用于 K...-180 弯道的支腿套件。

HD 2/H 支腿套件

用于 HD 2/H 提升回转体的支腿套件

用于规格 2 50 kg 及以上（规格 2）

用于规格 3，通用（规格 3）

SZ 2 - ST 2 加固件;用于吸收来自输送段的水平力。安装在输送段端部。

配件

210x90x42 基座支架

基座支架用于将框架固定至地板。

为地脚螺栓钻孔时，无需拆卸基础托座。

地脚螺栓

可用于所有滚珠导轨 SNS。

HS10-M8x25 T 形螺栓

法兰螺母 M8

托架端盖

定位和定向

工件托盘内导轨

易安装在输送段上

通过 WT 2/… 工件托盘上的导槽定位

PE 2 定位单元

PE 2/X 定位单元

用于在手动/自动加工站中放置工件托盘

装配在独立的机器机架上时，定位精度可达 ±0.1 mm

HP 2/L 升降定位单元

升降定位单元 HP 2

PE 2 /XP 定位单元

PE 2/XX 过程力解耦，组件

提升回转体 HD 2

Z 轴上的转动角度：90° 或 180°。如果需要，可为每种工件托盘单独设定 HD 2/90° 的旋转方向

PE 2/H 定位单元

用于在手动/自动加工站中放置工件托盘

装配在独立的机器机架上时，定位精度可达 ±0.1 mm

HD 2/H 提升回转体

输送控制

分离器

VE 2、VE 2/L、VE 2/M 挡停器

VE 2 挡停器

气动挡停器

倾斜挡停器；可打开，不会对工件托盘的接触面造成磨损

VE 2/L 挡停器

气动挡停器

低噪声；打开和关闭时特别安静，因此特别适合用于手动工作站

VE 2/M 挡停器

气动挡停器

耐介质性

VE 2/S 挡停器

VE 2/S 挡停器

气动挡停器

用于操作可逆的输送段

挡停器位置传感器

用于在 VE 2、VE 2/M、VE 2/L 和 VE 2/S 挡停器上改装

可感应上下部位置，仅适用于使用 VE 2/S 感应上部位置

VE 2/X 挡停器

气动挡停器

用于容许总重高达 450 kg 的工件托盘

缓冲挡停器

VE 2/D-60，VE 2/D-80，VE 2/D-175，VE 2/D-200 分离器

气动挡停器

搭配总重不超过 60 kg 的工件托盘能获得佳缓冲效果

挡停器 VE 2/D-80

气动挡停器

对于总重量达 80 kg 的工件托盘减震效果好

无级可调缓冲

可与 WT 2/E、WT 2 和 WT 2/F 搭配使用

位置感应器 VE 2/D-80

可以后续安装到 VE 2/D-80 挡停器上

适用于查询分隔符的上下位置

VE 2/D-175 分离器

气动挡停器

特别坚固的全金属设计，采用双活塞阻尼器

VE 2/D-200 挡停器

气动挡停器

无级可调缓冲

挡停器 VE 2/D100-H、VE 2/D250-H

VE 2/D100-H 挡停器

气动挡停器

用于 WT 2/H 和 WT 2/F-H 工件托盘的中央分隔

VE 2/D250-H 挡停器

气动挡停器

用于 WT 2/H 和 WT 2/F-H 工件托盘的中央分隔

返回止挡

VE 2/RS 返回止挡

弹簧加载安全掣

可用于左侧或右侧

VE 2/RS-H 返回止挡

弹簧加载安全掣

可用于左侧或右侧
