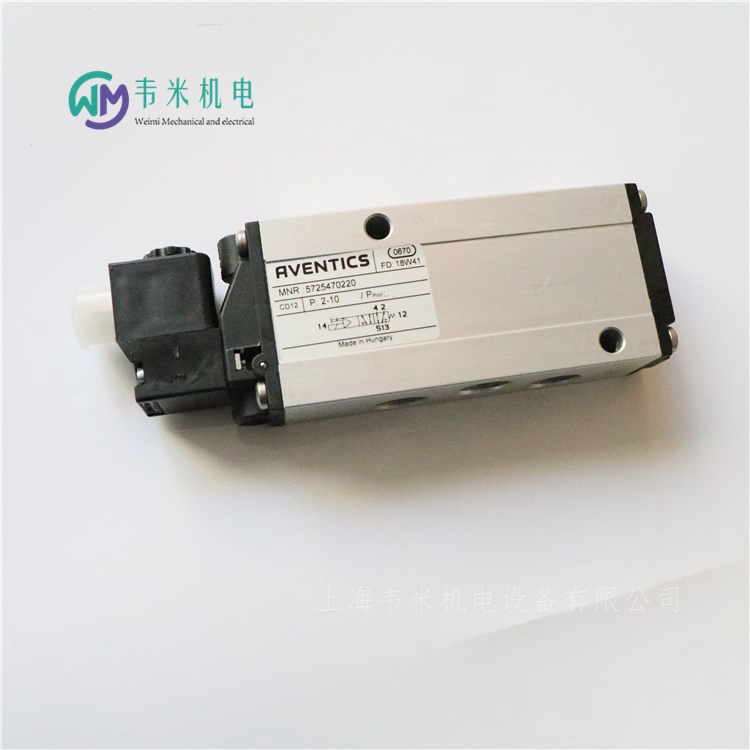

AVENTICS气动电磁阀5725470220

AVENTICS气动电磁阀5725470220，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725470220

预控阀的宽度 : 30 mm

管式连接

压缩空气 接口 出口 : G 1/2

电气连接 : 多芯插头, EN 175301-803, A型, 3-針

手动控制装置 : 锁定式, 按钮式

单线圈

带弹簧复位

先导 : 内部

操作元件 单线圈

复位型 带弹簧复位

换向原理 5/2

结构特点 滑阀，正重叠

外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 丙烯树胶,聚氨酯

防护等级 IP65

芯数 3-針

接口尺寸 EN 175301-803, A型

类型 多芯插头

额定流量Qn 4100 l/min

压缩空气 接口 人口 G 1/2

压缩空气 接口 出口 G 1/2

工作电压DC 24 V

操作 电子

结构特点  滑阀，正重叠

操作  电子

密封原理  软密封

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 1 mg/m3

额定流量Qn  4100 l/min

压缩空气连接  符合 ISO 228-1 标准

先导排气  带定向先导排气口的

反向极性保护  反极性保护

暂载率  100 %

ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。

*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD12-5725650220

操作元件 双线圈

复位型 带弹簧复位

换向原理 5/3

结构特点 滑阀，正重叠

外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维

密封件材料 丙烯树胶,聚氨酯

标准化电路接口 EN 175301-803:2006

防护等级 IP65

芯数 3-針

接口尺寸 EN 175301-803, A型

类型 多芯插头

Qn 1-2 3800 l/min

Qn 2-3 3800 l/min

额定流量Qn 3800 l/min

压缩空气 接口 人口 G 1/2

压缩空气 接口 出口 G 1/2

工作电压DC 24 V

操作 电子

结构特点  滑阀，正重叠

操作  电子

密封原理  软密封

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 1 mg/m3

压缩空气连接  符合 ISO 228-1 标准

先导排气  带定向先导排气口的

标准化电路接口  EN 175301-803:2006

反向极性保护  反极性保护

暂载率  100 %

ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。

*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 740-5727400220

5/2

Qn = 700 l/min

管式连接

压缩空气 接口 出口 :  8x1

电气连接 : 多芯插头, EN 175301-803, A型

- 25 °C 耐低温

可以组装成块

手动控制装置 : 按钮式, 锁定式

带空气弹簧复位

先导 : 内部

复位型 带空气弹簧复位

换向原理 5/2

结构特点 膜片式中心阀

外壳 聚酰胺,聚甲醛

密封件材料 丙烯树胶

标准化电路接口 EN 175301-803:2006

防护等级 IP65

接口尺寸 EN 175301-803, A型

类型 多芯插头

额定流量Qn 700 l/min

压缩空气 接口 人口  8x1

压缩空气 接口 出口  8x1

工作电压DC 24 V

操作 电子

抗温性 - 25 °C 耐低温

结构特点  膜片式中心阀

操作  电子

先导  内部

密封原理  软密封

组合原理（闭锁原理）  单重底板原理 盘式原理

ATEX 类型 G  II 3G3D EEX nA IIB T4 IP65 T125 °C X

工作压力范围  1,5 ... 10 bar

低 / 高环境温度  -25 ... 50 °C

介质温度范围  -25 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

额定流量Qn  See table

标准化电路接口  EN 175301-803:2006

防护等级 带接口  IP65

反向极性保护  反极性保护

暂载率  100 %

接通时间型号  17 ms

关闭时间型号  24 ms

在多线路导线板上的组装  PRS-导线板

ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 740-5727455302

操作元件 单线圈

复位型 带空气弹簧复位

换向原理 5/2

结构特点 膜片式中心阀

外壳 聚酰胺,聚甲醛

密封件材料 丙烯树胶

标准化电路接口 EN 175301-803:2006

防护等级 IP65

接口尺寸 EN 175301-803, A型

类型 多芯插头

额定流量Qn 950 l/min

压缩空气 接口 人口  10x1

压缩空气 接口 出口  10x1

操作 电子

抗温性 - 25 °C 耐低温

结构特点  膜片式中心阀

操作  电子

先导  内部

密封原理  软密封

组合原理（闭锁原理）  单重底板原理 盘式原理

ATEX 类型 G  II 3G3D EEX nA IIB T4 IP65 T125 °C X

工作压力范围  1,5 ... 10 bar

低 / 高环境温度  -25 ... 50 °C

介质温度范围  -25 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 5 mg/m3

标准化电路接口  EN 175301-803:2006

防护等级 带接口  IP65

反向极性保护  反极性保护

暂载率  100 %

接通时间型号  17 ms

关闭时间型号  24 ms

在多线路导线板上的组装  PRS-导线板

ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位四通换向阀, 系列 840-5728450620

操作元件 单线圈

复位型 带空气弹簧复位

换向原理 4/2

结构特点 膜片式中心阀

外壳 聚甲醛

密封件材料 丙烯树胶

标准化电路接口 EN 175301-803, C型

防护等级 IP65

接口尺寸 EN 175301-803, C型

类型 多芯插头

额定流量Qn 200 l/min

压缩空气 接口 人口 ? 6x1

压缩空气 接口 出口 ? 6

工作电压DC 24 V

操作 电子

结构特点  膜片式中心阀

操作  电子

先导  内部

密封原理  软密封

工作压力范围  1,8 ... 10 bar

低 / 高环境温度  -15 ... 50 °C

介质温度范围  -15 ... 50 °C

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 1 mg/m3

额定流量Qn  200 l/min

标准化电路接口  EN 175301-803, C型

防护等级 带接口  IP65

反向极性保护  反极性保护

暂载率  100 %

接通时间型号  12 ms

关闭时间型号  12 ms

在多线路导线板上的组装  PRS-导线板

电压小于 50 V DC 则不带保护触点。

大工作压力取决于环境温度。以下数值适用：:- 15 °C ... 60 °C ： 1.5 bar ... 8 bar 可运行的工作压力。:- 15 °C ... 40 °C ： 1.5 bar ... 10 bar 可运行的工作压力。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006200

组成部分 过滤器-调压阀

清除冷凝物 半自动，失压开启

二级排放 带二次排气

过滤器气孔直径 5 μm

压力表 带有压力表

锁定式 锁定式

外壳 聚酰胺

气杯 聚碳酸酯

密封件材料 丙烯树胶

 适合ATEX

额定流量Qn 2100 l/min

压缩空气连接 G 1/4

结构特点  一个整体的, 可以组装成块

组成部分  过滤器-调压阀

安装位置  垂直

合格证书  适合ATEX

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气 中性气体

调节器型号  隔膜式调压阀

调整功能  带二次排气

压力输送  单的

过滤器的集水杯容积  28 cm3

滤清器滤芯  可替换

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

适用于在 1、2、21、22 Ex 区内使用

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -

安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006221

组成部分 过滤器-调压阀

清除冷凝物 半自动，失压开启

二级排放 带二次排气

过滤器气孔直径 25 μm

锁定式 锁定式

外壳 聚酰胺

气杯 聚碳酸酯

密封件材料 丙烯树胶

 适合ATEX

额定流量Qn 2600 l/min

压缩空气连接 G 3/8

结构特点  一个整体的, 可以组装成块

组成部分  过滤器-调压阀

安装位置  垂直

合格证书  适合ATEX

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气 中性气体

调节器型号  隔膜式调压阀

调整功能  带二次排气

压力输送  单的

过滤器的集水杯容积  28 cm3

滤清器滤芯  可替换

根据ISO 8573-1:2010 标准可达到的大压缩空气等级  7 : 7 : -

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

适用于在 1、2、21、22 Ex 区内使用

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007185

组成部分 过滤器-调压阀

清除冷凝物 全自动，无压打开

二级排放 带二次排气

过滤器气孔直径 5 μm

锁定式 锁定式

外壳 聚酰胺

气杯 聚碳酸酯

密封件材料 丙烯树胶

 适合ATEX

额定流量Qn 5100 l/min

压缩空气连接 G 1/2

结构特点  一个整体的, 可以组装成块

组成部分  过滤器-调压阀

安装位置  垂直

合格证书  适合ATEX

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气 中性气体

额定流量Qn  5100 l/min

调节器型号  隔膜式调压阀

调整功能  带二次排气

压力输送  单的

过滤器的集水杯容积  49 cm3

滤清器滤芯  可替换

根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

适用于在 1、2、21、22 Ex 区内使用

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007208

组成部分 过滤器-调压阀

清除冷凝物 全自动，无压关闭

二级排放 带二次排气

过滤器气孔直径 5 μm

压力表 带有压力表

透视玻璃 配有可视玻璃

锁定式 锁定式

外壳 聚酰胺

气杯 压铸锌

密封件材料 丙烯树胶

 适合ATEX

额定流量Qn 5100 l/min

压缩空气连接 G 3/8

结构特点  一个整体的, 可以组装成块

组成部分  过滤器-调压阀

安装位置  垂直

合格证书  适合ATEX

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气 中性气体

额定流量Qn  5100 l/min

调节器型号  隔膜式调压阀

调整功能  带二次排气

压力输送  单的

过滤器的集水杯容积  49 cm3

滤清器滤芯  可替换

根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

适用于在 1、2、21、22 Ex 区内使用

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007210

组成部分 过滤器-调压阀

清除冷凝物 全自动，无压打开

二级排放 带二次排气

过滤器气孔直径 5 μm

压力表 带有压力表

锁定式 锁定式

外壳 聚酰胺

气杯 聚碳酸酯

密封件材料 丙烯树胶

 适合ATEX

额定流量Qn 5100 l/min

压缩空气连接 G 1/2

结构特点  一个整体的, 可以组装成块

组成部分  过滤器-调压阀

安装位置  垂直

合格证书  适合ATEX

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气 中性气体

额定流量Qn  5100 l/min

调节器型号  隔膜式调压阀

调整功能  带二次排气

压力输送  单的

过滤器的集水杯容积  49 cm3

滤清器滤芯  可替换

根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀，

适用于在 1、2、21、22 Ex 区内使用

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS-R412007231

组成部分 标准-喷雾润滑器

加油方式 运行时的半自动加油,手动加油

防护罩 带有保护杯

外壳 聚酰胺

气杯 聚碳酸酯

密封件材料 丙烯树胶

 适合ATEX

额定流量Qn 8000 l/min

压缩空气连接 G 1/2

结构特点  油雾润滑器, 可以组装成块

组成部分  标准-喷雾润滑器

安装位置  垂直

合格证书  适合ATEX

工作压力范围  0,5 ... 16 bar

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气 中性气体

油雾器的集水杯容积  80 cm3

加油方式  运行时的半自动加油 手动加油

加油速度为每分钟 1000 升  1-2 滴

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。

传感器不包括在供货范围内，传感器安装准备已就绪。

整个已设置的滴水量进入压力系统

大工作压力为 10 bar 时，可在运行时人工加注机油。

适用于在 1、2、21、22 Ex 区内使用

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
