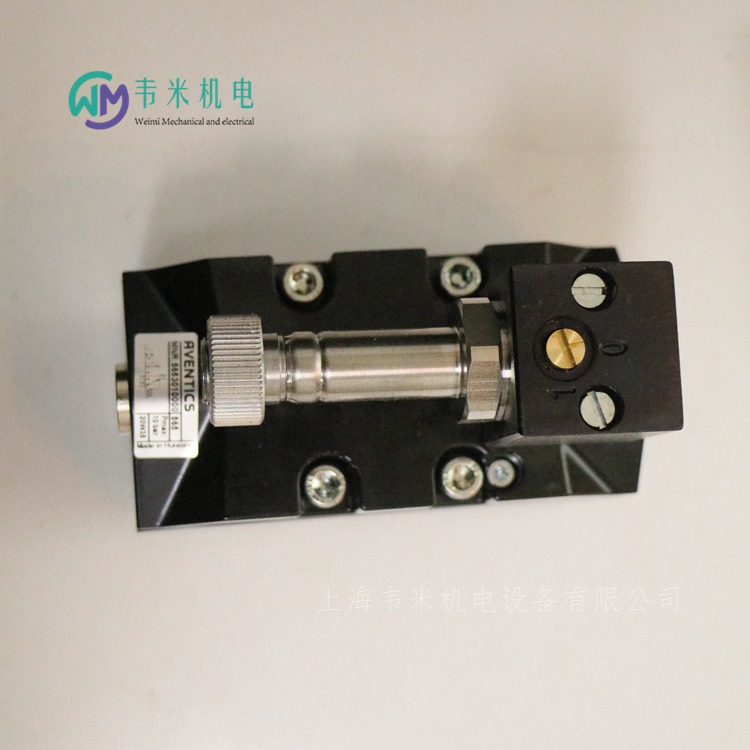

安沃驰电磁阀5653010000

安沃驰电磁阀5653010000，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位三通换向阀, 系列 565 5653010000

V565-3/2NC-SR-NO_COIL

规格

操作电子

额定流量Qn4240 l/min

换向原理3/2

结构常开/常闭

小运行压力3.5 bar

大运行压力10 bar

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

阀门结构形式提动阀

带有导线盒的基础阀门不带线圈的基阀

连接类型底板连接

控制压力小3.5 bar

大控制压力10 bar

低环境温度-20 °C

高环境温度50 °C

介质温度小值-20 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 µm

压缩空气中的含油量 小.,0 mg/m³

压缩空气中的含油量 大5 mg/m³

压缩空气 接口 人口G 1/2

暂载率100 %

重量0.75 kg

特点

坚固的铝质外壳

模块组装

适用于高流速/高工作压力

恶劣环境的理想选择

带气动操作的版本其应用温度可高达 120°C

安沃驰AVENTICS二位五通换向阀, 系列 TC15 0820058551

TC15-5/2XX-DO-024DC-E-FORM_C-SGL

规格

操作电子

额定流量Qn1500 l/min

换向原理5/2

压缩空气 接口 出口G 1/4

小运行压力-0.9 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

操作元件双线圈

密封原理软密封

先导外部的

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

控制压力小2 bar

大控制压力10 bar

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 μm

特点

实现安装空间和流速优异的性价比

电子连接选择范围广

电动或气动操控

使用寿命长

可调整线圈，含四个 90° 位置

安沃驰AVENTICS三位五通换向阀, 系列 TC15 0820059301

TC15-5/3CC-DO-024DC-I-M8X1_4P-SGL

规格

操作电子

额定流量Qn1300 l/min

换向原理5/3

结构中位封闭

压缩空气 接口 出口G 1/4

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式

电气连接 类型多芯插头

电气连接 尺寸M8

电气连接 极数4-針

操作元件双线圈

密封原理软密封

先导内部

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

控制压力小3 bar

大控制压力10 bar

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

特点

实现安装空间和流速优异的性价比

电子连接选择范围广

电动或气动操控

使用寿命长

可调整线圈，含四个 90° 位置

安沃驰AVENTICS二位五通换向阀, 系列 TC08 0820060026

TC08-5/2XX-AS-024DC-I-FORM_C-SGL

规格

操作电子

额定流量Qn800 l/min

换向原理5/2

压缩空气 接口 出口G 1/8

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

操作元件单线圈

密封原理软密封

先导内部

预控阀的宽度15 mm

阀门结构形式滑阀，正重叠

连接类型管式连接

复位装置带弹簧复位/空气弹簧复位

控制压力小3 bar

大控制压力10 bar

低环境温度-10 °C

高环境温度50 °C

介质温度小值-10 °C

介质温度大值50 °C

介质压缩空气

特点

实现安装空间和流速优异的性价比

电子连接选择范围广

电动或气动操控

使用寿命长

可调整线圈，含四个 90° 位置

安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA 5763600220

CD01 - 5/2SR - 024DC

特点

尺寸为 26 mm 的标准化阀门系统

灵活且功能强大

通过在线配置器轻松灵活地进行特定个性化配置

压力范围高达 16 bar

可以组合 CD02-AL 使用

规格

额定流量Qn1010 l/min

换向原理5/2

压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板

小运行压力0 bar

大运行压力16 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, C型

操作元件单线圈

密封原理软密封

先导外部的

合格证书不含LABS

标准ISO 15407-1

预控阀的宽度26 mm

阀门结构形式滑阀，正重叠

连接类型底板连接

复位装置带弹簧复位/空气弹簧复位

压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板

压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板

压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板

压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板

功率 消耗 DC1.6 W

尺寸26 mm

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸1 5811521100

V581-5/3EC-024DC-I1-2P22-HBX-PA-X-C-T1

规格

操作电子

额定流量Qn1100 l/min

换向原理5/3

结构中位排气

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

电气连接 类型多芯插头

电气连接 尺寸B型 工业

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度22 mm

阀门结构形式滑阀

组合原理?（闭锁原理）单重底板原理

连接类型底板连接

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气M5

功率 消耗 DC5 W

流动电导系数C4.3 l/(s*bar)

节流带节流设备

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1 5811151130

V581-5/2SR-024DC-I1-1P15-LUA-PP-X-C-T1

规格

操作电子

额定流量Qn1400 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

小运行压力3 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式

电气连接 类型多芯插头

电气连接 尺寸ISO 15217, C 型

操作元件单线圈

密封原理软密封

先导内部

标准ISO 5599-1

预控阀的宽度15 mm

阀门结构形式滑阀

组合原理?（闭锁原理）单重底板原理

连接类型底板连接

复位装置带弹簧复位

压缩空气 接口 人口按照标准ISO 5599-1制造的接地板

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板

功率 消耗 DC2 W

流动电导系数C5.2 l/(s*bar)

特点

标准化阀门系统

ISO 1 至 4 尺寸

坚固设计

集成排气节流阀

多个电压范围

压力范围高可达 16 bar

CNOMO 接口

尺寸小

切换速度快

通过在线配置器轻松灵活地进行特定个性化配置

AVENTICS AV03 系列阀岛阀门系统

R480034030

AVENTICS AV03/AV05 系列为紧凑搬运系统和复杂自动化解决方案奠定可靠基础。AV03/AV05 提供智能的机器安全解决方案，降低您在创造安全设计中的工作量。AES 整合了现场总线和 I/O 模块，并符合分布式控制的所有要求。

AV03/AV05 系列易于配置、使用和扩展，并且而且由于 OPC UA 和数字孪生技术的集成，该系列产品能对未来 IIoT 支持

模块化概念

满足机器安全需求的智能解决方案

适合紧凑的搬运系统和复杂的自动化解决方案

Multipol 或现场总线连接实现较强的连接性

集成各类 I/O 模块

重量轻

低能耗

满足全球自动化技术要求，甚至达到 UL 技术规格和 ATEX 区域标准

AV03/AV05-BP 系列可以组装到机柜内

通过在线配置器轻松灵活地进行特定个性化配置

OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析

集成数字孪生提高生产力和效率

规格

操作电子

额定流量Qn300 l/min

换向原理5/2

小运行压力-0.9 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置锁定式

操作元件单线圈

密封原理软密封

先导外部的

阀门结构形式滑阀，正重叠

连接类型底板连接

复位装置带弹簧复位/空气弹簧复位

组合原理（闭锁原理）底板原理

控制压力小3 bar

大控制压力8 bar

低环境温度-10 °C

高环境温度60 °C

介质温度小值-10 °C

介质温度大值60 °C

介质压缩空气

颗粒大小 max.40 μm

压缩空气中的含油量 小.,0 mg/m3

压缩空气中的含油量 大5 mg/m3

安沃驰AVENTICS HF03-LG 系列阀组系统

R480276091

安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。

模块化设计，多可包含 32 个阀门和 32 个线圈

高达 850 l/min 的流量

每个线圈 0.35 W 的导阀

塑料底板和端板减轻了重量

直接安装在组合系统剖面上

Multipol 或现场总线连接实现较强的连接性

集成接头及所有连接件指向一致

规格

操作电子

额定流量Qn850 l/min

换向原理2x3/2

结构常闭/常闭

小运行压力-0.9 bar

大运行压力10 bar

工作电压DC24 V

电压偏差 DC-15% / +20%

手动控制装置锁定式

密封原理软密封

先导外部的

合格证书UR (Underwriters Laboratories)

预控阀的宽度16 mm

阀门结构形式滑阀，正重叠

连接类型底板连接

组合原理（闭锁原理）单重底板原理

控制压力小2.5 bar

大控制压力10 bar

低环境温度0 °C

高环境温度50 °C

介质温度小值0 °C

介质温度大值50 °C

介质压缩空气

颗粒大小 max.5 μm

压缩空气中的含油量 小.,0 mg/m3
