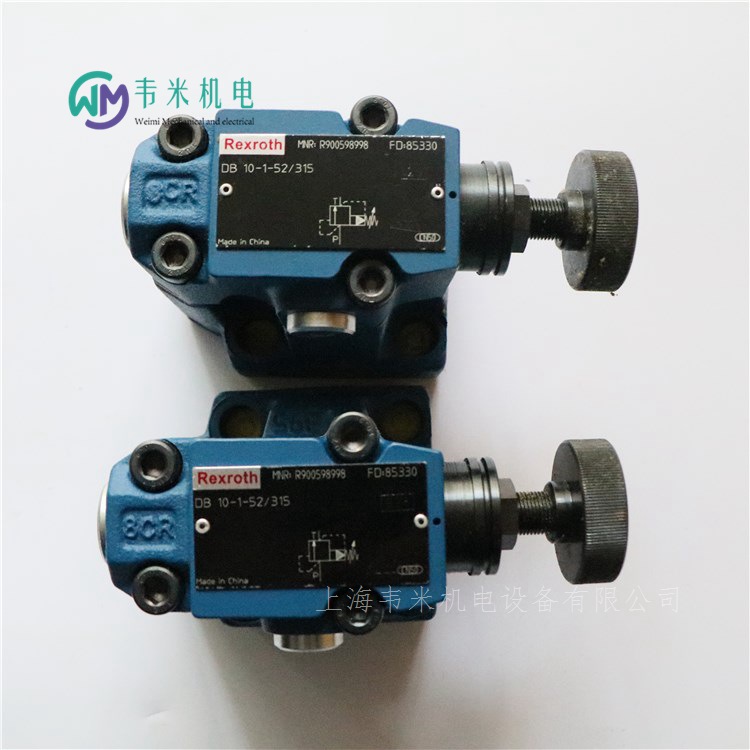

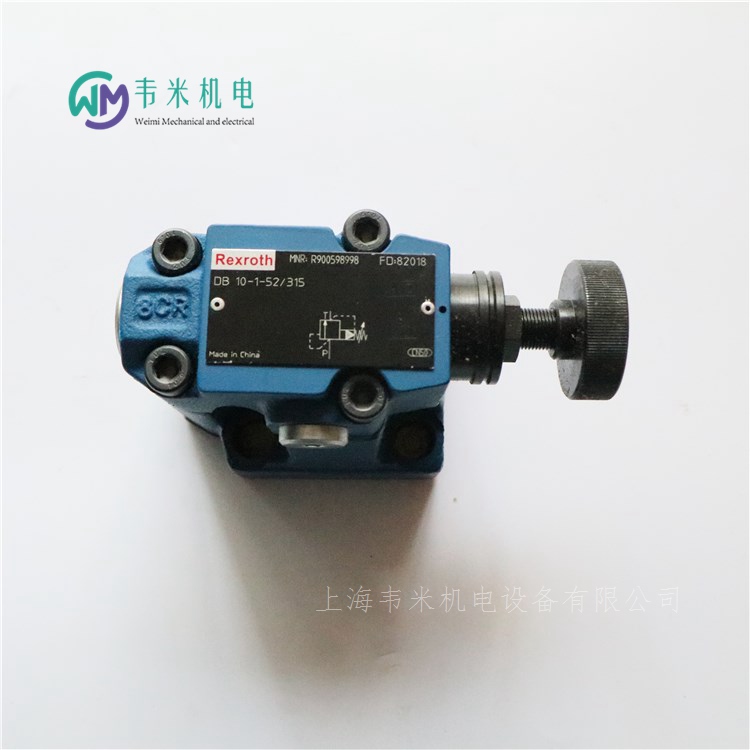

力士乐溢流阀DB10-1-52/315

力士乐溢流阀DB10-1-52/315，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导控制溢流阀

溢流阀DB

R900536231 DB10-1-52/200X

R900598998 DB10-1-52/315

R900590645 DB10-2-52/50

R900505883 DB10-2-52/315V

规格 10, 16, 25, 32

重量  2.6kg, 3.5kg, 4.4kg

组件系列 5X

大工作压力 350 bar

大流量 650 l/min

液压油温度范围  -10 … +60℃

粘度范围  12 … 230mm²/s

用于底板安装

油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)

用于螺纹连接

高功率线圈

防腐蚀设计

当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU

DB 型压力阀是一种先导式溢流阀。用于限制工作压力。

这些溢流阀 (DB) 主要由带主阀心的主阀以及带压力调节元件的先导控制阀组成。

施加在通道 P 中的压力作用于主阀芯。同时，该压力通过配有喷嘴和的控制油路和施加于主阀芯的弹簧负载侧和先导控制阀中的滚珠。如果通道 P 中的压力超过弹簧上设定的值，则滚珠将背向弹簧打开。相应的信号通过控制油路和从通道 P 由内部传出。此时主阀芯弹簧负载侧的液压油通过控制油路、喷嘴孔和滚珠流入弹簧腔。从此处，液压油通过控制油路从内部流入油箱（对于型号 DB …），或通过控制油路从外部流入油箱（对于型号 DB …Y）。喷嘴和会导致主阀芯出现压降，从而使通道 P 到通道 T 的连接打开。现在，液压油从通道 P 流到通道 T，同时维持设定的工作压力。

溢流阀可通过油口“X”卸载或切换为另一压力（二个压力等级）。

液压阀是对液压系统所需的液体压力、流动方向、流量大小进行控制调节，以满足执行元件克服外部载荷、改变运动方向和运动速度的要求。

液压阀结构分类：滑阀、锥阀、球阀。

滑阀为间隙密封,阀芯与阀口存在一定的密封长度，因此滑阀运动存在一个死区。

锥阀阀芯半锥角一般为120～20°，阀口关闭时为线密封，密封性能好且动作灵敏。

球阀性能与锥阀相同。

液压阀技能分类：压力控制阀、流量控制阀、方向控制阀。

压力控制阀用来控制和调节液压系统液流压力的阀类,如溢流阀、减压阀、顺序阀等。

流量控制阀用来控制和调节液压系统液流流量的阀类,如节流阀、调速阀、比例流量阀等。

方向控制阀用来控制和改变液压系统液流方向的阀类,如单向阀、液控单向阀、换向阀、液压换向阀等。

液压阀控制方式分类：定值/开关控制阀、比例控制阀、伺服控制阀、数字控制阀。

定值/开关控制阀被控制量为定值的阀类，包括普通控制阀、插装阀、叠加阀。

比例控制阀被控制量与输入信号成比例连续变化的阀类,包括普通比例阀和带内反馈的电液比例阀。

伺服控制阀被控制量与（输出与输入之间的)偏差信号成比例连续变化的阀类,包括机液伺服阀和电液伺服阀。

数字控制阀用数字信息直接控制阀口的启闭，来控制液流的压力、流量、方向的阀类,可直接与计算机接口,不需要D/A转换器。

液压阀基本结构：包括阀芯、阀体和驱动阀芯在阀体内作相对运动的装置。驱动装置可以是手调机构，也可以是弹簧或电磁铁，有时还作用有液压力。

液压阀基本工作原理：利用阀芯在阀体内作相对运动来控制阀口的通断及阀口的大小，实现压力、流量和方向的控制。流经阀口的流量q与阀口前后压力差△p和阀口面积A有关,始终满足压力流量方程;作用在阀芯上的力是否平衡则需要具体分析。

液压阀的基本要求：

(1）动作灵敏，使用可靠，工作时冲击和振动要小。

(2）阀口全开时，液流压力损失要小;阀口关闭时，密封性能要好。

(3）所控制的参数（压力或流量）要稳定，受外界干扰时变化量要小。（对溢流阀、节流阀至关重要)

(4）结构紧凑，安装、调整、维护、保养方便，通用性要好。

德国力士乐REXROTH溢流阀订货号和型号：

R900598998 DB10-1-52/315

R900526055 DB10-1-52/315B

R901341310 DB10-1-52/315E

R900537021 DB10-1-52/315U

R900533859 DB10-1-52/315U/12

R900514011 DB10-1-52/315V

R900596114 DB10-1-52/315X

R900505710 DB10-1-52/3152/12

R900506303 DB10-1-52/315XB

R900919397 DB10-1-52/315XU

R900534282 DB10-1-52/315XY

R900510403 DB10-1-52/315XYB

R900507306 DB10-1-52/315XYV

R900513586 DB10-1-52/315Y

R900547295 DB10-1-52/315Y/12

R900519053 DB10-1-52/315YB

R900593794 DB10-1-52/350

R900781637 DB10-1-52/350-220

R901096868 DB10-1-52/350D

R900920949 DB10-1-52/350V

R900508274 DB10-1-52/350X

R900579925 DB10-1-52/350Y

R901116182 DB10-1-52/350YD

R900597665 DB10-1-52/50

R900529006 DB10-1-52/50U

R900781133 DB10-1-52/50V

R900926944 DB10-1-52/50XY

R901004651 DB10-1-52/50XYU

R900573342 DB10-1-52/50Y

R900780054 DB10-1-52/50YU

力士乐REXROTH电气放大器

类型 0811405074 VT-VRPA1-527-20/V0/RTS-2/2V

特点

适合控制带正遮盖的先导式方向控制阀

带有附加电子板卡（子卡）的放大器

用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器

可控输出级

选通输入

防短路输出

零位可设置 阀零位

实际值电缆的电缆断连检测

带有 PID 调节的位置控制

斜坡功能

通过差动输入进行外部电压控制的斜坡时间设置

可关闭的斜坡功能

放大器板卡只有在断电后才能进行插拔。

与天线，无线电设备系统的距离必须足够（> 1 m）。

切勿在电源电缆附近铺设线圈和信号线。

我们推荐使用屏蔽电缆作为信号线和线圈导线。

电缆屏蔽必须集中连接至控制柜，长度越短越好。

不能将阀线圈连接至自震荡二极管或其它保护电路。

力士乐REXROTH电气放大器

放大器类型 VT-VRPA1-527-2X/V0/RTS-2STV

材料编号0811405073

放大器类型 VT-VRPA1-527-20/V0/2/2V

材料编号0811405076

用于带电气位置反馈和正遮盖的先导式方向控制阀

4WRL 10...35 E/W...-3X...

配套的板卡插槽：

开放式板卡插槽 VT 3002-1-2X/32F

适合控制带正遮盖的先导式方向控制阀

带有附加电子板卡（子卡）的放大器

用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器

可控输出级

选通输入

防短路输出

零位可设置 阀零位

实际值电缆的电缆断连检测

带有 PID 调节的位置控制

斜坡功能

通过差动输入进行外部电压控制的斜坡时间设置

可关闭的斜坡功能

力士乐REXROTH比例压力阀、比例流量阀和调节阀的阀放大器

VT-VRPA1-537-1X/V0/...

VT-VRPA1-537-10/V0/PV 0811405097

组件系列 1X

模拟，欧洲板卡格式

适用于以下类型的阀：DBEB10Z、DREB10Z、DBETBX、4WRP10EA

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节的零电位和灵敏度

实际值电缆的电缆断裂识别

放大器板卡只有在断电后才能进行插拔。

与天线、无线电系统的距离必须至少为 1 m。

切勿在电源电缆附近铺设线圈和信号线。

我们建议使用屏蔽电缆作为信号线和线圈导线。

电缆屏蔽必须集中连接至电气柜，长度越短越好。

不得将阀线圈连接至自震荡二极管或其它保护电路。

电缆长度和横截面必须遵照技术数据中的规定。

接线信息

电源零位 b2 和控制零位 b12 将被桥接。

如果供电设备 < 1 m 远，直接接到 DIN 连接器。

如果距离 > 1 m，则将控制零位单独接地。

力士乐REXROTH用于高频响阀的阀放大器

VT-VRPA2-537-1X/V0/RTP

VT-VRPA2-537-10/V0/RTP 0811405120

组件系列 1X

模拟，欧洲板卡格式

适用于以下类型的阀：4WRP 10

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节斜坡时间、灵敏度和零电位

实际值电缆的电缆断裂识别

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器

VT-MSPA1-508-1X/V0

0811405126 VT-MSPA1-508-10/V0

组件系列 1X

模拟，模块化设计

适用阀门：

DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8

特点

适用于控制不带电气反馈的直动式比例阀

设计：用于卡在承载轨上的模块

控制值电压 0...+10 V 的差动输入

斜坡函数发生器上斜坡和下斜坡可以单独设置

零位电位计

脉冲调制输出级

LED 显示：

电源电压

准备就绪

斜坡"关"

可拆卸电气接线排

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器

VT-SSPA1-508-2X

0811405144 VT-SSPA1-508-22/V0

0811405162 VT-SSPA1-508-22/V0/I

组件系列 2X

模拟，连接器设计

适用阀门：

DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8

差动输入

可调节斜坡时间、灵敏度、零电位和颤振频率

24 V 工作电压

放大器用于控制不带电气位置控制的比例阀。

它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。

LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。

控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。

此外，控制值可以通过斜坡引导。

为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。

交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。

力士乐REXROTH板卡插槽

VT 3002-2X

板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中

可用螺丝固定或固定在礼帽式导轨上

可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）

稳态基础

用控制杆进行卡锁和弹出

通过螺钉端子进行连接

力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件

VT 5041

R901263598 VT5041-31/2-0

组件系列 3X

模拟，欧洲板卡格式

压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...

实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能

压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）

用于压力和转角控制器的小值发生器

取决于压力的泄漏补偿（可以关闭）

可转换的压力反馈输入（电流、电压、范围）

面板上工作状态的 6 个 LED 显示

面板上实际转角值的显示仪器（可选）

带内部或外部控制值预设的功率限制（可选）

模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。

通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。

实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。

控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。

导致故障消息：

内部电源错误

压力实际值大于允许的系统压力

（插口 2： p实际 > 11.5 V）

接口 26c 上缺少启用信号

电缆断裂或超出转角反馈范围

电缆断裂或超出阀芯反馈范围

“压力传感器”电缆断裂（设置为 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 时）

控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)

出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。

力士乐REXROTH供电模块

类型 VT 11006，VT 11116

供电模块提供两种稳定电压。用于为外部电气执行机构供电。

VT 11006-1X：24 V / ±15 V

VT 11116-1X：24 V / ±10 V

开关模式的电源设备

电压反极性保护

通过 LED 显示的功能控制

输出电压在电气上与工作电压隔离

注意事项

供电模块不能抵抗持续的短路！

一路输出电压发生过载时，二路输出电压也会降低！

连续运行多个相邻模块且温度高于 40 °C 时，模块之间的空间必须保持为 ≥ 20 mm！

力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器

VT-MSPA

R901439034 VT-MSPA1-20/A5/000/000

R901439037 VT-MSPA2-20/A5/000/000

组件系列 2X

适用于控制不带电气位置反馈的比例阀和泵控制件

多种力士乐工业液压阀门可供选择

设备中所存储阀门的特性曲线

通过按钮优化阀门

控制值输入 0 ... ±10 V 或 4 ... 20 mA

工作电压的反向极性保护

斜坡发生器上斜坡和下斜坡可以单独调节

零电位设置

控制值调节

特性曲线发生器

定时功率输出级

防短路输出

LED 状态显示

测量插口适用于：实际电流值、内部电流控制/设置

所有阀门参数可调节

一般信息

这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。

供电设备

内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。

控制值，控制值加法器

"内部控制值" 包括：

"外部控制值"，连接在差分放大器 (2) 的输入处

零位偏移，标准设置中的 "Z/B" 可调节

在压力阀中，正控制值会使阀门处的压力增加。

对于 4W...1) 型号阀门，下列内容适用：

通过线圈 B，0 - +10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。

通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。

在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。

斜坡

斜坡限制控制值的倾斜。

您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。

控制值衰减器 "G"

利用控制值衰减器可以降低控制值。

特性曲线发生器

在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。

可以在专家设置中调节以下内容：

先导电流 "B"

阶跃 "S"

大电流 "G"（VT-MSPA2 可分别用于 A 和 B）

电流控制器

将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。

时钟发生器

时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。

功率输出级

电流输出级产生比例阀的定时线圈电流。线圈电流被限制为

每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。

数字输入

输入 DI 可设置到四个不同的功能：

1. 启用（出厂设置）

2.VT-MSPA1 1) 不带功能

2.VT-MSPA2 控制值极性变化

3.斜坡开/关

4.单个或相位斜坡

数字输出

若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。

阀门类型 4WRPH6…SO855，开关位置 0-5：

控制值 ±10 V

数字输入端 2，控制值极性变化

力士乐REXROTH斜盘倾角传感器

装配件组件 VT-SWA-1

组件系列 1X

在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系统（带集成电子元件的系统）中使用，用于测量 A10V(S)O…DFE… 型泵的转角并将测量值转换为电信号

使用霍尔效应传感器无触点测量转角

包括磁座和壳体中带有集成电子元件的传感器

R900868651 VT-SWA-1-1X/SYDFEE

用于带集成电子元件的 SYDFEE、SYDFEC 和 SYDFEn 系统的斜盘倾角传感器

（包含传感器和评估电子元件、磁座和内置部件的完整装配件组件）

适用于 18 - 180 所有规格的泵 A10V(S)O..DFE。

力士乐REXROTH用于 A4VS... 轴向柱塞泵（带有 HS4 可变排量）和 A2V... 轴向柱塞泵（带有 EO4 可变排量）的数字闭环控制电子元件

VT-VPCD

组件系列 1X

数字，欧洲板卡格式

用于摆动角和压力控制，以及轴向柱塞变量泵的功率限制

可能的产品替代 VT-HPC。

特点

带 HS4 控制的控制系统由以下装配件组成：

具有 4WRE6-2X/822 附带比例阀的 A4VS…HS4 轴向柱塞泵，包括用于转角和阀位置检测的位置传感器

在记录系统压力时推荐使用的压力传感器 HM20-2X

VT-VPCD 控制电子元件可实现 HS4 控制所需的全部电气功能带 EO4 控制的控制系统由以下装配件组成：

具有附带比例阀的 A2V...EO4 轴向柱塞泵（壳体和/或安装泵），包括用于转角和阀位置检测的位置传感器

在记录系统压力时推荐使用的压力传感器 HM20-2X

VT-VPCD 控制电子元件可实现 EO4 控制所需的全部电气功能参数通过串行接口进行设置。用户特定的数据可被完全复现，并会受到保护以防无意的或未经授权的调整。

用于调用预设参数的数字输入

转角和压力控制值的斜坡时间

控制值和实际值的模拟输入

选通输入和综合故障输出

两个感应测量系统的振荡器/解调器

定时，流量可控输出级

内部电源电压的切换电源设备

功能和状态显示 LED

可通过显示屏和/或 Bodac 配置的 2 个测量插口

串行接口 RS 232

通过局部总线，多可互连 32 个控制电子元件进行参数设置和诊断

大小的选择（A4VS…HS4 的大小从 40 到 1000，A2V…EO4的大小从 500 到 1000）和参数化通过 BODAC 进行

泵 A4VHO 450 HS4 的参数设置

阀位置控制器

带附属转角控制器的压力控制器

可设置功率限制的参数

泄漏补偿

主/从能力

系泊能力

示波器功能

可设置测试输出的参数

诊断显示
