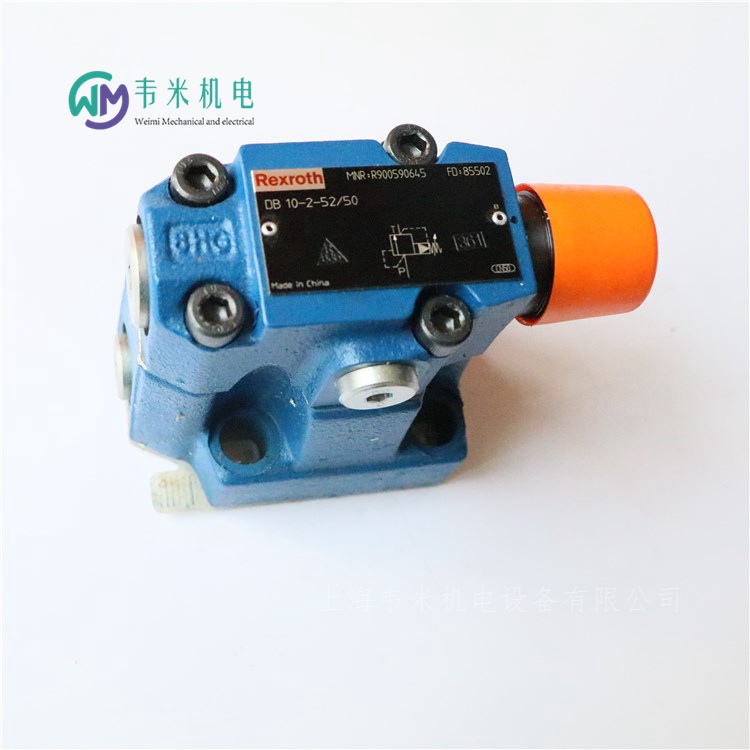

力士乐先导式溢流阀DB10-2-52/50

力士乐先导式溢流阀DB10-2-52/50，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导控制溢流阀

溢流阀DB

R900536231 DB10-1-52/200X

R900598998 DB10-1-52/315

R900590645 DB10-2-52/50

R900505883 DB10-2-52/315V

规格 10, 16, 25, 32

重量  2.6kg, 3.5kg, 4.4kg

组件系列 5X

大工作压力 350 bar

大流量 650 l/min

液压油温度范围  -10 … +60℃

粘度范围  12 … 230mm²/s

用于底板安装

油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)

用于螺纹连接

高功率线圈

防腐蚀设计

当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU

DB 型压力阀是一种先导式溢流阀。用于限制工作压力。

这些溢流阀 (DB) 主要由带主阀心的主阀以及带压力调节元件的先导控制阀组成。

施加在通道 P 中的压力作用于主阀芯。同时，该压力通过配有喷嘴和的控制油路和施加于主阀芯的弹簧负载侧和先导控制阀中的滚珠。如果通道 P 中的压力超过弹簧上设定的值，则滚珠将背向弹簧打开。相应的信号通过控制油路和从通道 P 由内部传出。此时主阀芯弹簧负载侧的液压油通过控制油路、喷嘴孔和滚珠流入弹簧腔。从此处，液压油通过控制油路从内部流入油箱（对于型号 DB …），或通过控制油路从外部流入油箱（对于型号 DB …Y）。喷嘴和会导致主阀芯出现压降，从而使通道 P 到通道 T 的连接打开。现在，液压油从通道 P 流到通道 T，同时维持设定的工作压力。

溢流阀可通过油口“X”卸载或切换为另一压力（二个压力等级）。

溢流阀的应用场合

1、起稳压和溢流作用(阀口常开)

在定量泵进油或回油节流调速系统中

2、起安全保护作用(阀口常闭)

变量泵液压系统、定量泵旁路节流调速系统和非节流调速系统。

3、起卸荷作用

4、作背压阀使用

5、作吸收换向冲击使用

6、可实现多级调压和远程调压

二、减压阀

1、作用

(1)减压:

降低液压系统某支路(控制油路、夹紧回路、润滑回路等)的压力。

(2)稳压:稳定液压系统某支路的压力。

2、类型

按功能分

定值减压阀:保证阀的出口压力为定值。

定差减压阀:保证阀的进、出油口压差为定值。

定比减压阀:保证阀的进、出油口压力比为定值。

按结构分

直动式

先导式(常用)

3、先导式定值减压阀结构及工作原理

结构

先导调压部分:给定阀的出口压力值。

主阀部分:通过主阀芯上下移动，调节减压孔口节流损失，保证出口压力恒定。

4、先导式减压阀和先导式溢流阀的不同之处:

①减压阀保持出口压力基本不变，而溢流阀保持进口处压力基本不变。

②在不工作时，减压阀进、出油口互通，而溢流阀进出油口不通。

③为保证减压阀出口压力调定值恒定，先导阀弹簧腔需通过泄油口单独外接油箱;而溢流阀的出油口是通油箱的，所以它的导阀弹簧腔和泄漏油可通过阀体上的通道和出油口相通，不必单独外接油箱。

三、顺序阀

1、作用:

利用油路本身的压力变化来控制阀口开启，达到油路通断,实现执行元件的顺序动作，它一般不控制系统压力。

2、类型:

按控制方式

直控顺序阀

外(液控)控顺序阀

按结构

直动式

先导式

3、结构与工作原理:

4、先导式顺序阀和先导式溢流阀的不同之处:

(1)溢流阀的进口压力在通流状态下基本不变。而顺序阀一般不控制系统压力。

(2)溢流阀为内泄漏，而顺序阀需单独引出泄漏通道，为外泄漏。

(3)溢流阀的出口必须回油箱，顺序阀出口可接负载。

德国力士乐REXROTH溢流阀订货号和型号：

R900587772 DB10-2-52/200

R900781634 DB10-2-52/200-105

R901122078 DB10-2-52/200-115

R901121950 DB10-2-52/200-120

R901253827 DB10-2-52/200-160

R900931975 DB10-2-52/200-165

R901049523 DB10-2-52/200-170

R900535928 DB10-2-52/200/12

R900911336 DB10-2-52/200/50

R900558854 DB10-2-52/200=LB

R900599323 DB10-2-52/200B

R901013095 DB10-2-52/200D

R901021955 DB10-2-52/200E

R901282967 DB10-2-52/200P120U

R901077617 DB10-2-52/200P160

R901011411 DB10-2-52/200U

R900502649 DB10-2-52/200V

R900247148 DB10-2-52/200V/12

R900947642 DB10-2-52/200VB

R900595345 DB10-2-52/200X

R900968799 DB10-2-52/200XU

R900701467 DB10-2-52/200XV

R900509086 DB10-2-52/200XY

R900781733 DB10-2-52/200XY/12

R900599380 DB10-2-52/200Y

R901078455 DB10-2-52/200Y/12

R901000091 DB10-2-52/200YD

R900533538 DB10-2-52/200YU

R900528384 DB10-2-52/200YV

R900940658 DB10-2-52/200YV/12

R900546360 DB10-2-52/210B

R900769420 DB10-2-52/210E

R900546361 DB10-2-52/210YB

R901358841 DB10-2-52/210YE

R900577262 DB10-2-52/220B

R900769498 DB10-2-52/220E

R901005286 DB10-2-52/220YE

R901041986 DB10-2-52/230E

R901383594 DB10-2-52/235E

R900546362 DB10-2-52/250B

R900768627 DB10-2-52/250E

R900788114 DB10-2-52/250YE

R901205176 DB10-2-52/270E

R900944626 DB10-2-52/270XB

R901086648 DB10-2-52/285YE

R900944628 DB10-2-52/295XB

R901309059 DB10-2-52/300E

R901281680 DB10-2-52/305YE

R900590334 DB10-2-52/315

R900719054 DB10-2-52/315-210

R900707943 DB10-2-52/315-230

R900780197 DB10-2-52/315-250

R900904527 DB10-2-52/315-250X

R900733353 DB10-2-52/315-280

R900535929 DB10-2-52/315/12

R900596626 DB10-2-52/315B

R901000654 DB10-2-52/315E

R900513845 DB10-2-52/315J3

R900949638 DB10-2-52/315P305X

R901053153 DB10-2-52/315P315

R900593840 DB10-2-52/315U

R900535666 DB10-2-52/315U/12

R900573198 DB10-2-52/315UB

R900562297 DB10-2-52/315UV

R978871415 DB10-2-52/315UV/12

R900505883 DB10-2-52/315V

R900546662 DB10-2-52/315V/12

R900516389 DB10-2-52/315VB

R900591126 DB10-2-52/315X

R900758397 DB10-2-52/315XB

R900526496 DB10-2-52/315XU

R900536877 DB10-2-52/315XU/12

R900567750 DB10-2-52/315XUV

R900599205 DB10-2-52/315XV

R900597590 DB10-2-52/315XY

R901152542 DB10-2-52/315XYU

R901160806 DB10-2-52/315XYV

R900597313 DB10-2-52/315Y

R901009611 DB10-2-52/315Y/12

R900597445 DB10-2-52/315YB

R901000073 DB10-2-52/315YE

R900513599 DB10-2-52/315YU

R900716465 DB10-2-52/315YU/12

R900708265 DB10-2-52/315YV

R901139839 DB10-2-52/315YV/12

R901358843 DB10-2-52/320YE

R900546363 DB10-2-52/325B

R901414214 DB10-2-52/325E

R901003351 DB10-2-52/325YE

R900546364 DB10-2-52/330B

R901042253 DB10-2-52/330E

R900546365 DB10-2-52/330VB

R900729299 DB10-2-52/340VB

R900773257 DB10-2-52/340VE

R900597992 DB10-2-52/350

R901079887 DB10-2-52/350-170

R901008762 DB10-2-52/350-205

R900781636 DB10-2-52/350-245

R901312538 DB10-2-52/350-250

R901095755 DB10-2-52/350-270

R901050554 DB10-2-52/350-285

R901049522 DB10-2-52/350-295

R901292436 DB10-2-52/350-295X

R901208873 DB10-2-52/350-300

R901104330 DB10-2-52/350-320

R901065086 DB10-2-52/350-330

R901217381 DB10-2-52/350-350

R900534005 DB10-2-52/350/12

R900558855 DB10-2-52/350=LB

R900705356 DB10-2-52/350B

R901003408 DB10-2-52/350D

R901070345 DB10-2-52/350E

R901093524 DB10-2-52/350P350

R900249511 DB10-2-52/350V

R901020317 DB10-2-52/350VD

R900501045 DB10-2-52/350X

R901094599 DB10-2-52/350X./12

R901052268 DB10-2-52/350XU

R901246914 DB10-2-52/350XV

R900511665 DB10-2-52/350XY

R901056913 DB10-2-52/350XY/12

R900548408 DB10-2-52/350XYU

R900597420 DB10-2-52/350Y

R900778197 DB10-2-52/350Y/12

R900788117 DB10-2-52/350YD

R901317058 DB10-2-52/350YE

R900500117 DB10-2-52/350YV

R900546291 DB10-2-52/40B

R901048715 DB10-2-52/40E

R900590645 DB10-2-52/50

力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵

WMM6

规格 6

组件系列 5X

大工作压力 315 bar

大流量 60 l/min

重量   1.4kg

安装位置  任意

操作力  20N

温度范围  -20 … +80℃

粘度范围  2.8 … 500mm²/s

三位四通、二位四通或二位三通型号

油口安装面符合 DIN 24340 形式 A（不带定位孔）

油口安装面符合 ISO 4401-03-02-0-05（带定位孔）

操作类型：手柄

位置感应开关和接近传感器（无触点）

型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随定位器启动。控制阀芯借助操作类型移动到所需阀芯位置。

定位器

带旋钮的方向阀通常设计为带定位器。带手柄的方向阀可选择以带定位的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带定位器。如果使用了带定位器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。

力士乐REXROTH方向滑阀，直接控制，手动触发

WMM10

规格 10

组件系列 5X

大工作压力 350 bar

大流量 160 l/min

重量   3.6kg

按照位置  任意

温度范围  -20 … +70℃

粘度范围  2.8 … 500mm²/s

三位四通、二位四通或二位三通型号

油口安装面符合 ISO 4401-05-04-0-05

操作类型：手柄

WMM 型号的阀门是通过手动启动的方向滑阀。

这些阀控制流体的启动、停止和方向。

方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯以及一个或两个复位弹簧。

在断电情况下，控制阀芯 由复位弹簧固定在中心位置或初始位置。

控制阀芯借助此操作类型移动到所需阀芯位置。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

力士乐REXROTH带液压油操作的三位四通、二位四通和二位三通方向阀

WP 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

大先导压力  10bar

先导流量  4.24cm³

油温度范围  -20 … +80℃

粘度范围  2.8 … 500mm²/s

大切换频率  2Hz

直动式方向滑阀

操作方法：气动

油口安装面符合 DIN 24340 形式 A（不带定位孔）

油口安装面符合 ISO 4401-03-02-0-05（带定位孔）

有关底板，请参阅样本 45052（单独订购）

位置感应开关和接近传感器（无触点）

一般信息

WP 型号的阀门是通过液压方式启动的方向滑阀。这些阀控制流体的启动、停止和方向。

方向阀的基本构成为壳体、一个或两个操作元件（气动驱动液压缸）、控制阀芯以及一个或两个复位弹簧。控制油口径向放置。

断电时，复位弹簧会将控制阀芯固定在中心位置或初始位置（脉冲阀芯除外）。

控制阀芯通过操作元件的方式移动到所需阀芯位置。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

它插入到方向阀的通道 P 中。

不带弹簧复位，带定位器，

型号..OF/..

气动操作的方向阀也可作为带定位器的双阀芯位置阀使用。如果使用了带定位器的操作元件，则每个阀芯位置均可锁定。

不带弹簧复位，

型号 ..O/..

如果使用不带复位弹簧以及不带定位器的操作元件，则在断电状态下阀芯位置不确定。

位置感应开关型号 QM：电气连接

通过带连接螺纹 M12 x 1 的 4 极连接插头（单独订购）实现电气连接。

连接电压（直流电压）  24V

电压公差（连接电压）  +30 %/-15 %

允许剩余纹波  ≤ 10%

大负载能力  400mA

力士乐REXROTH带液压或电动液压启动的先导式方向滑阀

WEH, WH...6H

规格 16 … 25

组件系列 1X

大工作压力 350 bar

大流量 650 l/min

三位四通或二位四通换向阀

操作类型（内部或外部先导控制）：

– 电液（型号 WEH）

– 液压（型号 WH）

用于底板安装

油口安装面符合 ISO 4401

弹簧定中，弹簧端位置

直流线圈

电气连接作为单个连接

辅助操纵装置

型号 WEH

WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。

该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。

主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。

先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。

电磁铁关闭时，先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。

先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。

可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。

注意：

弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

型号 WH

阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。

主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。

带有控制阀芯弹簧对中的三位四通方向阀

在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上，将弹簧腔连接到油口 X 上。

主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WH…

先导油通过通道 X 和 Y 实现 外部 供油和回油。

型号 WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。

型号 WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。

型号 WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。

注意：

先导油供油修改只能由经过授权的专业人员执行或返厂执行。

先导油 外部供油 X 或回油 Y：

必须遵守先导控制阀大允许工作参数。

大先导压力：请遵守技术数据的要求！

先导油供油 内部 （型号“ET”和“E”）：

小先导压力：请遵守技术数据的要求。

为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。

力士乐REXROTH带电动液压起动的先导式方向滑阀

H-WEH...=UR

电磁线圈是经过批准的组件，带有 UR 标记，符合 UL 906

规格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32

组件系列 4X, 7X, 7X, 6X, 6X

大工作压力 350 bar

大流量 1100 l/min

隐式手动应急操作

用于底板安装

油口安装面符合 ISO 4401

三位四通、二位四通或二位三通型号

弹簧或液压对中，弹簧端位置或液压端位置

湿式插脚的直流或交流线圈，可选

电气连接作为单个连接

可选型号：

- 切换时间调整

- 主阀通道 P 中的预载阀

- 行程设置和/或阀芯位置监控

注意：

弹簧腔和 中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯保持在中心位置。

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。

带有主控制阀芯压力对中的三位四通方向阀，型号 H-WEH…H

主阀中的主控制阀芯通过两个端表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个端表面的卸压，主控制阀芯将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。

注意：

在此型号中，弹簧和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯保持在中心位置。

型号 H-WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 H-WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过油箱通道 Y 实现 外部 回油。在底板中，油口 X 为关闭状态。

型号 H-WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。

型号 H-WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。

注意：

先导油供油修改只能由经过授权的维修人员执行或返厂执行！

先导油 外部供油 X 或回油 Y：

必须遵守先导控制阀大允许工作参数！

大先导压力：请遵守技术数据的要求！

先导油供油 内部 （型号“ET”和“E”）：

小先导压力：请遵守技术数据的要求！

为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。

与型号“H”连接时，也需要 减压阀“D3”。

力士乐REXROTH用于高频响阀的阀放大器

VT-VRRA1-537-2X/V0 0811405061

组件系列 2X

模拟，欧洲板卡格式

适用于以下类型的阀：4WRPH 10…L-2X

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节的零电位

实际值电缆的电缆断裂识别

放大器板卡只有在断电后才能进行插拔。

与天线、无线电系统的距离必须至少为 1 m。

切勿在电源电缆附近铺设线圈和信号线。

我们建议使用屏蔽电缆作为信号线和线圈导线。

电缆屏蔽必须集中连接至电气柜，长度越短越好。

不得将阀线圈连接至自震荡二极管或其它保护电路。

电缆长度和横截面必须遵照技术数据中的规定。

接线信息

电源零位 b2 和控制零位 b12 或 b14 或 z28 须单独通向中心接地（零点）。

力士乐REXROTH用于高频响阀的阀放大器

VT-VRRA1-527-2X/V0/2STV 0811405063

组件系列 2X

模拟，欧洲板卡格式

适用阀：

4WRL 10…35 V/V1…M-3X...

4WRL 10…35 E/W…S-3X…

4WRL 10…25 V/V1…M-3X…-750

3WRCB 25…50…M-1X…

特征

闭环控制的末级

位置闭环控制带 PID 特性

具有较短驱动时间的快速激励和快速断电

选通输入

防短路输出

可调节的零电位

实际值电缆的电缆断裂识别
