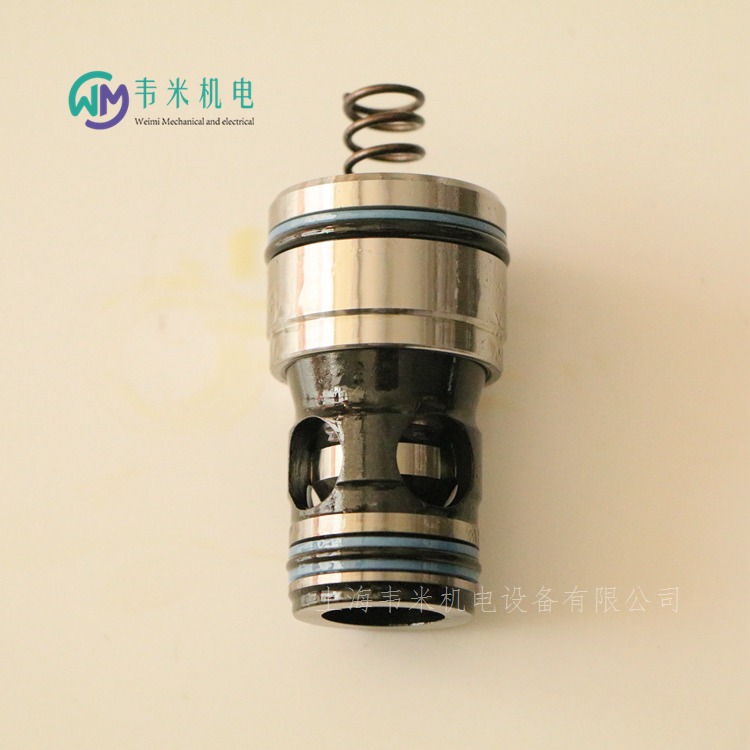

力士乐插装阀LC16A40D7X/

力士乐插装阀LC16A40D7X/，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH二通方向控制功能插装阀

LC（标准）

R900912572 LC16A20D7X/

R900912573 LC16A40D7X/

标准系列

规格 16 … 160

组件系列 6X, 2X, 7X

大工作压力 420 bar

大流量 25000 l/min

带或不带衰减阻尼的阀架

2 个面积比

6 种不同的开启压力

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。

通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。

二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。

力士乐REXROTH二通方向控制功能插装阀

LC（高压）

高压系列

规格 16 … 100

组件系列 6X, 7X

大工作压力 450 bar

大流量 13000 l/min

规格 16 … 100

组件系列 6X, 7X

用于方向控制功能的插装阀

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。

二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。

德国力士乐REXROTH插装阀订货号和型号：

R900912570 LC16A00D7X/

R900912565 LC16A00E7X/

R901369301 LC16A00E7X/V

R901002373 LC16A02D7X/A05

R901022266 LC16A02D7X/A05V

R900757429 LC16A02E7X/

R900912571 LC16A05D7X/

R900925950 LC16A05D7X/V

R901320749 LC16A05D7X/V-135

R901380351 LC16A05D7X=

R900912566 LC16A05E7X/

R901055661 LC16A05E7X/A10

R900933079 LC16A05E7X/B08

R900928456 LC16A05E7X/V

R901319991 LC16A05E7X=/AF-180

R900912569 LC16A10D7X/

R901190271 LC16A10D7X/B12

R900946786 LC16A10D7X/V

R901292442 LC16A10D7X=

R900912567 LC16A10E7X/

R900617117 LC16A10E7X/B08

R900931361 LC16A10E7X/V

R900912572 LC16A20D7X/

R901295229 LC16A20D7X/-200

R900922029 LC16A20D7X/A08

R900930441 LC16A20D7X/V

R901313469 LC16A20D7X/V-135

R901320388 LC16A20D7X=/AF-180

R900910269 LC16A20E7X/

R987049229 LC16A20E7X/004

R900920351 LC16A20E7X/A10

R900964930 LC16A20E7X/V

R900978640 LC16A30D7X/

R900618737 LC16A30D7X/V

R900912573 LC16A40D7X/

R900931262 LC16A40D7X/V

R901320390 LC16A40D7X=/AF-180

R901320391 LC16A40D7X=/AF-181

R900912568 LC16A40E7X/

R900934008 LC16A40E7X/V

R900960608 LC16A40E7X/V-010

R901313468 LC16A40E7X/V-135

R901425243 LC16A80D7X/V-147

R900912597 LC16B00D7X/

R900912592 LC16B00E7X/

R901157742 LC16B00E7X/V

R901411231 LC16B02E7X/

R900912598 LC16B05D7X/

R901078215 LC16B05D7X/V

R900912593 LC16B05E7X/

R900930677 LC16B05E7X/A05

R900927586 LC16B05E7X/A08

R900930168 LC16B05E7X/A15

R900949815 LC16B05E7X/A18

R900933725 LC16B05E7X/B30

R900937526 LC16B05E7X/V

R900912596 LC16B10D7X/

R983054236 LC16B10D7X/IN010

R900945668 LC16B10D7X/B30

R901001288 LC16B10D7X/V

R900912594 LC16B10E7X/

R901445161 LC16B10E7X/450-135

R900977395 LC16B10E7X/V

R900912599 LC16B20D7X/

R901303250 LC16B20D7X/V

R900912595 LC16B20E7X/

R900960613 LC16B20E7X/A08

R901090670 LC16B20E7X/B30

R900964827 LC16B20E7X/V

R900912600 LC16B40D7X/

R900248832 LC16B40D7X/V

R900912590 LC16B40E7X/

力士乐REXROTH带电磁启动的直动式方向滑阀

WE 6...H

规格 6

组件系列 7X

大工作压力 315 bar

大流量 60 l/min

三位四通、二位四通或二位三通型号

标准型号

油口安装面符合 DIN 24340，形式 A

带湿式插脚的直流线圈

电磁线圈可旋转

更换线圈时，不必打开耐压密闭腔体

电气连接作为单个连接

隐式手动应急操作

WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。

这些方向阀主要由壳体、一个或两个线圈、控制阀芯和一个或两个复位弹簧组成。在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置。控制阀芯由带湿式插脚的线圈启动。

要确保正常运行，请确保将线圈的压力腔注满液压油！

线圈的力通过推杆作用在控制阀芯上并将后者从其静止位置推到所需的终端位置。这样就可以根据符号释放所需流向。在线圈灭磁后，复位弹簧将控制阀芯推回其静止位置。

手动应急操作可在线圈不通电的情况下移动控制阀芯。

力士乐REXROTH带电磁启动的直动式方向滑阀

WE 10...E

规格 10

组件系列 5X

大工作压力 350 bar

大流量 160 l/min

三位四通、二位四通或二位三通型号

油口安装面符合 ISO 4401-05-04-0-05

高功率线圈，可选旋转 90°

电气连接作为单个或对中连接

可选择与 PWM 连接器（快速切换放大器，节能）搭配使用

辅助操纵装置，可选

当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU

电磁线圈是经过认可的组件，带有 UR 标记，可选

通过 CSA C22.2 no. 139-13 认证，可选

WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。

该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。接通液压油中的电磁铁时，控制阀芯从其静止位置移动到所需的终端位置。这样可根据所选符号发出所需的流体方向。

在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 定位器的阀和不带弹簧类型 "O" 的阀除外）。

辅助操作可在磁铁不通电的情况下手动切换阀门。

液压系统必须正确通风，以确保能够发挥正常功能。

不带弹簧复位 "O"（仅适用于符号 A、C 和 D）

这种型号为带两个切换位置和两个电磁铁且不带定位器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。

不带弹簧复位，带定位器 "OF"（仅适用于符号 A、C 和 D）

这种型号为带两个开关位置和两个电磁铁且带定位器的方向阀。控制阀芯通过定位器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。

型号 "73...A12"（软切换行为）

控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。

与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。

注意：

连接两个或多个阀门的泄油管路中的压力峰值可能导致带有定位器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。

由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

带电磁启动的直动式方向滑阀

5-.WE

5 腔型号

规格 10

组件系列 5X

大工作压力 420 bar

大流量 150 l/min

三位四通、二位四通或二位三通型号

油口安装面符合 ISO 4401-05-04-0-05

高功率线圈，可选旋转 90°

电气连接作为单个连接

可选择与 PWM 连接器（快速切换放大器，节能）搭配使用

辅助操纵装置，可选

阀芯位置监控，可选

当电压 > 50 VAC 或 > 75VDC 时，CE 符合性符合低电压指令 2006/95/EC

通过 UR 认证 UL 429 的电磁线圈

通过 CSA C22.2 no. 139-10 认证，可选

5-.WE 型 5 腔体方向阀是切换时间增加的电磁线圈操作方向滑阀。该阀控制流体的启动、停止和方向。这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。

在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置（不带弹簧“O”的阀除外）。

当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的终端位置。这样就可以根据所选符号释放所需流向。

在关闭电子线圈后，控制阀芯将被推回至中心位置或初始位置（带“OF”定位器的阀和不带弹簧类型“O”的阀除外）。

手动应急操作允许在不给线圈通电的情况下手动切换阀。

要确保正常运行，请确保将线圈的压力腔注满液压油。

节流插件

在通道 P、A、B 或 T 中使用节流插件时，阀处的流阻会增加。根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

不带弹簧复位“O” （仅可使用符号 A、C 和 D）

这种型号为带 2 个阀芯位置和 2 个电子线圈且 不带 定位器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。

不带弹簧复位，带定位器“OF” （仅可使用符号 A、C 和 D）

这种型号为带 2 个阀芯位置和 2 个电子线圈 且带 定位器的方向阀。定位器用于将控制阀芯锁定在相关的阀芯位置。因此，在操作过程中，无需向电子线圈持续施加电流，这样有助于节能操作。

注意：

如果阀门带有定位器，油箱管路中两个或多个阀门的压力峰值可能造成意外的控制阀芯运动！因此我们建议提供单独的回油管路或在油箱管路中安装单向阀。

影响切换时间

使用 5-.WE 型的 5 腔体方向阀，通过节流螺钉“C”或所选的“A0.”节流孔，可以将切换时间延迟到 100 ms 甚至更久。在此连接中，切换时间与压力、流量以及粘度相关，具体取决于安装情况。通过在两个弹簧腔之间的连接通道内进行限制（节流或节流孔），切换时间将受到影响。在切换过程中，连接通道内的液体容积将由一个弹簧腔排放至另一个弹簧腔。

T 通道与弹簧腔分开以实现软切换。

注意！

仅当调节主轴需要比螺母高出多 3 mm时将其旋出。

力士乐REXROTH带电磁启动的直动式方向滑阀

WE 6…B..XD

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

应用领域符合防爆指令 2014/34/EU：I M2；II 2G

应用领域符合技术规则 EAC TR CU 012/2011：I M2；II 2G

阀防爆保护类型：

– Ex h I Mb X 符合 EN 80079-38

– Ex h IIC T4 Gb X 符合 EN 80079-36

阀线圈防爆保护类型：

– Ex db I Mb 符合 EN 60079-1

– Ex db IIC T4 Gb 符合 EN 60079-1

电磁线圈经过 IECEx 认证

三位四通、二位四通或二位三通型号

预期在潜在爆炸性环境中使用，

油口安装面符合 ISO 4401-03-02-0-05

带湿式插脚的直流线圈

带单个连接和电缆束线圈的电气连接

带手动应急操作

WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。

该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及一个或两个复位弹簧。

在非操作状态下，控制阀芯通过复位弹簧保持在中心位置或初始位置（脉冲阀芯除外）。通过湿式插脚线圈操作控制阀芯。

液压系统必须正确通风，以确保能够发挥正常功能。

线圈的力通过冲杆作用在控制阀芯上，并将其从静止位置推到所需的终位置。这会释放所需的流向 P → A 和 B → T 或 P → B 和 A → T。

线圈断电后，控制阀芯由复位弹簧推回到静止位置。

手动应急操作可在线圈不通电的情况下移动控制阀芯。

不带弹簧复位 "O"（仅适用于符号 A、C 和 D）

这种型号为带两个切换位置和两个磁铁且不带定位器的方向阀。在断电状态下不存在定义的开关位置。

不带弹簧复位，带定位器 "OF"（脉冲阀芯，仅适用于符号 A、C 和 D）

这种型号为带两个切换位置、两个磁铁和一个定位器的方向阀。以此，两个切换位置交替固定并且可以消除磁铁的激励。

注意：

由于设计方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
