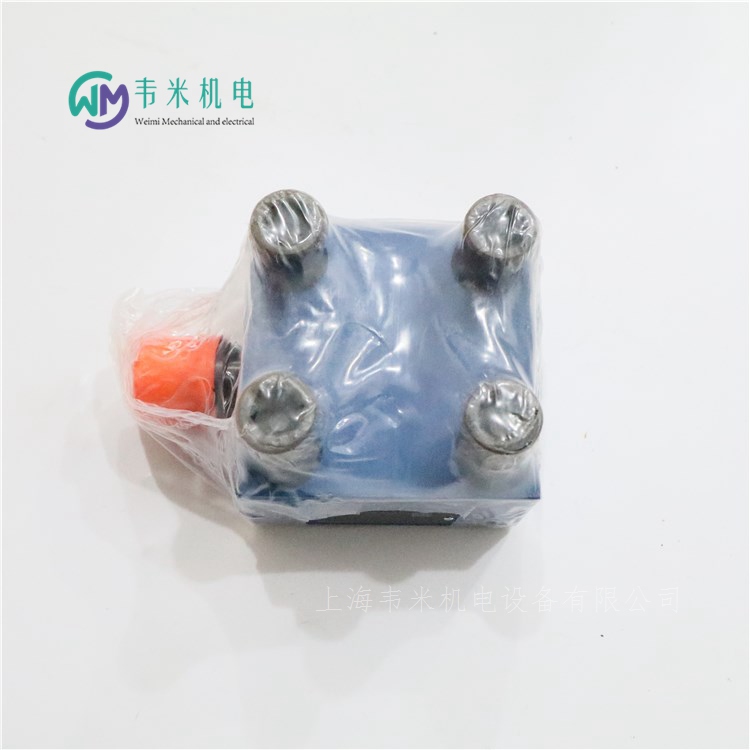

REXROTH插装阀盖板LFA32DB2-71/050

REXROTH插装阀盖板LFA32DB2-71/050，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH二通插装阀，压力控制功能

LFA..DB（标准）

R900912763 LFA32DB2-71/050

规格 16 … 100

大工作压力 420 bar

规格 16 … 100

用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。

用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。

通过将插装阀与控制盖组合，可以实现不同的压力功能。

压力溢流功能

用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯 由弹簧力进行压力补偿和闭合。

当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。

减压功能

静止位置开启

用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。

作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。

油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。

当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。

力士乐REXROTH二通插装阀，压力控制功能

LFA..DB（高压）

用于压力控制功能的控制盖

用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。

用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。

通过将插装阀与控制盖组合，可以实现不同的压力功能。

压力限制功能

用于限制压力的插装阀（型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯 会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。

力士乐REXROTH二通插装阀，压力控制功能

LFA..DBW

规格 16 … 100

组件系列 6X, 7X

大工作压力 420 bar

规格 16 … 100

组件系列 6X, 7X

用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。

用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。

通过将插装阀与控制盖组合，可以实现不同的压力功能。

压力溢流功能

用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。

当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。

减压功能

静止位置开启

用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。

作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。

油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。

当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。

德国力士乐REXROTH插装阀盖板订货号和型号：

R900935399 LFA32DB2-71/025

R901212548 LFA32DB2-71/025JV

R901207000 LFA32DB2-71/025V

R900912763 LFA32DB2-71/050

R900932662 LFA32DB2-71/050/12

R900935029 LFA32DB2-71/050V

R983045569 LFA32DB2-71/050VIN010

R900963743 LFA32DB2-71/050V/12

R900912762 LFA32DB2-71/100

R901264757 LFA32DB2-71/100-085

R900932372 LFA32DB2-71/100/12

R901089443 LFA32DB2-71/100D00

R901444393 LFA32DB2-71/100P090

R900711195 LFA32DB2-71/100V

R900912770 LFA32DB2-71/200

R900978506 LFA32DB2-71/200-150

R900956271 LFA32DB2-71/200/12

R901074586 LFA32DB2-71/200D00

R901178654 LFA32DB2-71/200F10D12

R901143239 LFA32DB2-71/200J

R901293904 LFA32DB2-71/200JV

R901347272 LFA32DB2-71/200P145/V

R900939615 LFA32DB2-71/200V

R983045568 LFA32DB2-71/200VIN010

R900912768 LFA32DB2-71/315

R900953446 LFA32DB2-71/315/12

R900973108 LFA32DB2-71/315=LB

R901014011 LFA32DB2-71/315D10

R900958375 LFA32DB2-71/315F00

R900972856 LFA32DB2-71/315F00D10

R900246097 LFA32DB2-71/315F15

R901445326 LFA32DB2-71/315F15D12

R901162917 LFA32DB2-71/315F20D00

R901267749 LFA32DB2-71/315P180

R901238201 LFA32DB2-71/315P250

R900948923 LFA32DB2-71/315V

R983045996 LFA32DB2-71/315VIN010

R900912769 LFA32DB2-71/420

R901395938 LFA32DB2-71/420-340V

R901237887 LFA32DB2-71/420-350

R900940858 LFA32DB2-71/420/12

R901073082 LFA32DB2-71/420D00

R901006958 LFA32DB2-71/420D10

R900976265 LFA32DB2-71/420J

R901190285 LFA32DB2-71/420P290

R901239415 LFA32DB2-71/420P330

R901239736 LFA32DB2-71/420P330V

R901162897 LFA32DB2-71/420P350

R901429750 LFA32DB2-71/420P380

R901174918 LFA32DB2-71/420P385

R901223335 LFA32DB2-71/420P400

R900923776 LFA32DB2-71/420P420F15D10

R900969018 LFA32DB2-71/420V

R901404865 LFA32DB2-71/450P450

R901394403 LFA32DB2-71/450P490

R901437459 LFA32DB2-71=100

R900974243 LFA32DB2-71=200=LB

R900966753 LFA32DB3-71/025

R900962608 LFA32DB3-71/050

R901109328 LFA32DB3-71/100

R901241375 LFA32DB3-71/200

R900939238 LFA32DB3-71/315

R900617040 LFA32DB4-71/315

R901121661 LFA32DB4-71/420

R900441128 LFA40DB1-6X/025

R900595440 LFA40DB1-6X/050

R900564924 LFA40DB1-6X/200

R900366624 LFA40DB1-6X/315

力士乐REXROTH先导式比例减压阀

DRE, DREE

R900932943 DRE6-11/100MG24K4M

规格 6

组件系列 1X

大工作压力 210 bar

大流量 30 l/min

连接类型  底板安装

油口安装面  ISO 4401-03-02-0-05

安装位置  任意

周围温度范围  -20 … +70℃

存储温度范围  -20 … +80℃

防护等级符合 EN 60529 标准  IP65（如果使用的是适合且正确安装的连接插头。）

符合性 根据 EMC 指令 2014/30/EU 检查 CE  EN 61000-6-2 和 EN 61000-6-3

液压油温度范围  -20 … +80℃

粘度范围  15 … 380mm²/s

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15

先导流量  0.65l/min

大流量  30l/min

矿物油  HL, HLP

合适的密封材料  NBR, FKM

滞后  ± 2.5%

重复精度  < ± 2%

线性  ± 3.5%

控制值压力特性曲线的制造公差  ± 2-3%

阶跃响应  ≈ 150ms

电源  24VDC

小控制电流  100mA

大控制电流  1600mA

电磁线圈的电阻

20 °C 时的低温值  5Ω

大高温值  7.5Ω

电流消耗  1.5A

外部保险装置  2A. 时间延迟

输入

电压  0 … 10V

电流  4 … 20mA

用于在接口 A（带压力限制装置）中减压

通过比例电磁铁操作

用于底板安装

油口安装面符合 ISO 4401-03-02-0-05

使用外部控制电子元件进行操作时，借助电气调节，设定值压力特性曲线的制造公差较小

接口 A 中的小调定压力

带集成电子元件 (OBE)，可选

符合 EMC 指令 2014/30/EU 的 CE 标准

DRE(E) 型阀门是电控先导式三通减压阀，可以为用电器提供压力限制。该阀门用于降低系统压力。

该阀门基本上由先导控制阀、比例磁铁、带主控制阀芯的主阀构成。

型号 DRE

通过比例磁铁 在通道 A 中根据额定值调整待降低的压力。

使用已卸压的接口 P 时，弹簧将主控制阀芯保持在初始位置。

借此打开 A 至 T 的连接并阻止 P 至 A 的连接。

从接口 P 到环形通道的压力连接。

先导油从孔流向接口 T，通过流量调节器、喷嘴流向先导控制阀，通过节流间隙流向纵向槽和孔。

减压

控制室中先导压力的形成作为设定值的函数。

将主控制阀芯向右移动，液压油从 P 流向 A。

通过通道和喷嘴在弹簧腔的接口 A 中形成用电器压力。

将接口 A 中的压力提升至先导控制阀 的设定压力，这会导致主控制阀芯向左移动。接口 A 中的压力与先导控制阀 的设定压力大致相同。

压力限制

如果接口 A 中的压力超过了先导控制阀 的设定压力，则主控制阀芯继续向左移动。

借此断开从 A 到 T 的连接，并将接口 A 中所生成的压力限制为已设定的设定值。

型号 DREE – 带集成电子元件 (OBE)

这些阀门在功能和结构上都符合 DRE 类型。比例磁铁 上还装有一个配有控制电子元件的外壳 。

通过设备插头连接电源电压和设定值电压或设定值电流。

出厂时通过较小的样本偏差微调设定值压力特性曲线。

力士乐REXROTH先导式比例减压阀

DRE(M) 10, DRE(M) 20

R901279577 DREM10-61/200YG24-8K4M

规格 10, 25

组件系列 6X

大工作压力 315 bar

大流量 300 l/min

安装位置  任意

重量  4.7kg  6kg

存储温度范围  -20 … +80℃

环境温度范围  -20 … +70℃

先导流量  0.8l/min

大流量  200l/min  300l/min

液压油温度范围  -20 … +80℃

粘度范围   15 … 380mm²/s

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)

滞后  ± 3.5%

重复精度  < ± 2%

线性  ± 2%

控制值压力特性曲线的制造公差  ± 3.5

阶跃响应  10 ... 90%  ≈ 130ms

特点

用于降低系统压力的阀

通过比例电磁铁操作

带可旋转和可拆卸线圈的比例电磁铁

用于底板安装：油口安装面符合 ISO 5781

A 到 Y 的第三条油路 (φ 7.5 mm)

线性化的压力/给定值特性曲线

瞬态响应良好

可在 A 和 B 之间安装可选单向阀

可选大压力限制

DRE(M) 型阀门属于先导式减压阀。这些阀可用于降低工作压力。

这些阀门的基本构成是带比例电磁铁的先导控制阀、带主阀心的主阀，以及可选单向阀。

型号 DRE...

可通过比例电磁铁根据控制值设置通道 A 中的压力。

在静止位置时 – 即通道 B 中没有压力时 – 弹簧将主阀芯保持在其初始位置。从通道 B 到通道 A 的连接关闭。因此可避免启动跃变。

施加在通道 A 中的压力通过孔作用于主阀芯的面。先导油从通道 B 穿过孔 流到恒定电流控制处，恒定电流控制保持先导流量恒定，与通道 A 和 B 之间的压降无关。先导流量从

恒定电流控制处流入弹簧腔，穿过孔和，通过阀座 流进通道Y并由此回流。通过相关放大器对通道 A 中所需压力进行预设。比例电磁铁将阀架向阀座方向移动，并将弹簧腔中的压力限制为设定值。如果通道 A 处压力低于预设控制值，则弹簧腔内的较高压力将会令主阀芯右移。从 B 到 A 的连接打开。如果已达到 A 处的调定压力，此时主阀芯处的力达到平衡 - 主阀芯处于控制位置。

通道 A 的阀芯端面 处压力 = 弹簧腔阀芯端面处压力 – 弹簧力

如果在立式液压油柱（例如，切断位置的液压缸活塞）中，要降低 A 处压力（例如），则可以通过控制电子元件预设较低的控制值，这样即可预选出较低的压力值，该压力值将立刻出现在弹簧腔内。作用于主阀芯表面 的 A 处的较高压力值将主阀芯推向保护塞的方向，到达切断位置。A 到 B 的连接堵塞，A 到 Y 的连接打开。弹簧处的力当前反向作用于主阀芯表面 的液压力。在此主阀芯位置处，液压油可从通道 A 经控制边流向 Y，进入回流。

当 A 处压力降至弹簧腔中的压力和弹簧的 ∆p 之和时，主阀芯将关闭控制边 A 到 Y 处插口中的大控制孔。

相对于 A 处新控制值的剩余压差约为 10 bar，当前压力只可通过控制孔卸载。如此即可在无压力下冲情况下实现良好瞬态响应。为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。通道 A 处部分充液流量同时可通过打开的主阀芯 A 到 Y 的控制边流入回流。

型号 DREM...

为了提供液压保护，防止比例电磁铁上出现不允许的高电气控制电流，导致油口 A 产生超额压力，可以选择安装一个弹簧负载溢流阀，用于限制大压力。此大压力限制为基于相关压力等级所设预设值。

力士乐REXROTH先导式比例溢流阀

(Z)DBE 6, (Z)DBEE 6

R901335463 ZDBEE6VP2-21/315G24K31A1M

规格 6

组件系列 2X

大工作压力 350 bar

大流量 30 l/min

安装位置  任意

重量  2.5kg

存储温度范围  -20 … +80℃

周围温度范围  -20 … +70℃

回流压力 回流压力油口 A，外部先导油

大流量  30l/min

液压油温度范围  -20 … +80℃

粘度范围  15 … 380mm²/s

液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)

滞后  ± 3%

重复精度  < ± 2%

线性  ± 3.5%

控制值压力特性曲线的制造公差，与滞后特性曲线和压力增加有关

液压油  HL、HLP

合适的密封材料  NBR/FKM

大线圈电流  1760mA

电磁线圈电阻

20 °C 时的低温值  5.5Ω

大高温值  8.05Ω

电源  24VDC

特点

用于限制系统压力的先导式比例阀  分离并卸压以回到油箱

用比例电磁铁操纵

带可旋转和可拆卸线圈的比例电磁铁

用于底板安装或叠加阀板设计：油口安装面符合 ISO 4401-03-02-05 和 DIN24340

阀和控制电子元件都出自同门

型号 DBE 和 ZDBE 的外部控制电子元件

线性化的压力/给定值特性曲线

带集成电子元件 (OBE) 的型号 DBEE 和 ZDBEE

设定值压力特性曲线的制造公差小

(Z)DBE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁、阀架和阀座组成。主级由壳体和主阀心装配组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配右侧。同时，系统压力将通过装配有喷嘴的控制油路作用于阀芯的弹簧负载侧。通过先导管路的阀座，弹簧腔阀架处压力可克服比例电磁铁 的力。当压力达到预设值时，阀架将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于小控制电流（对应于零控制值）时，将设置小调定压力。

注意！

防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。

(Z)DBEE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁、阀架和阀座组成。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。主级由壳体和主阀心装配组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配右侧。同时，系统压力将通过装配有喷嘴的控制油路作用于阀芯的弹簧负载侧。通过先导管路的阀座，弹簧腔阀架处压力可克服比例电磁铁 的力。当压力达到预设值时，阀架将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于小控制电流（对应于零控制值）时，将设置小调定压力。

注意！

防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。

力士乐REXROTH带电磁启动的直动式方向滑阀

WE 6...E

规格 6

组件系列 6X

大工作压力 350 bar

大流量 (DC) 80 l/min

大流量 (AC) 60 l/min

三位四通、二位四通或二位三通型号

油口安装面，符合 ISO 4401-03-02-0-05（带或不带定位孔）

高功率线圈，可选旋转 90°

电气连接作为单个或对中连接

辅助操纵装置，可选

阀芯位置监控，可选

当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU

电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选

通过 CSA 认证，可选

WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。

该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧。

在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。

接通液压油中的电磁铁时，控制阀芯从其静止位置移动到所需的终端位置。这样可根据所选符号发出所需的流体方向。

在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 定位器的阀和不带弹簧类型 "O" 的阀除外）。

辅助操作可在磁铁不通电的情况下手动切换阀门。

液压系统必须正确排风，以确保正常运行。

不带弹簧复位 "O"（仅适用于符号 A、C 和 D）

这种型号为带两个切换位置和两个电磁铁且不带定位器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。

不带弹簧复位，带定位器 "OF"（仅适用于符号 A、C 和 D）

这种型号为带两个开关位置和两个电磁铁且带定位器的方向阀。控制阀芯通过定位器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。

型号 "73...A12"（软切换行为）

控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。

注意：

连接两个或多个阀门的泄油管路中的压力峰值可能导致带有定位器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。

由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
