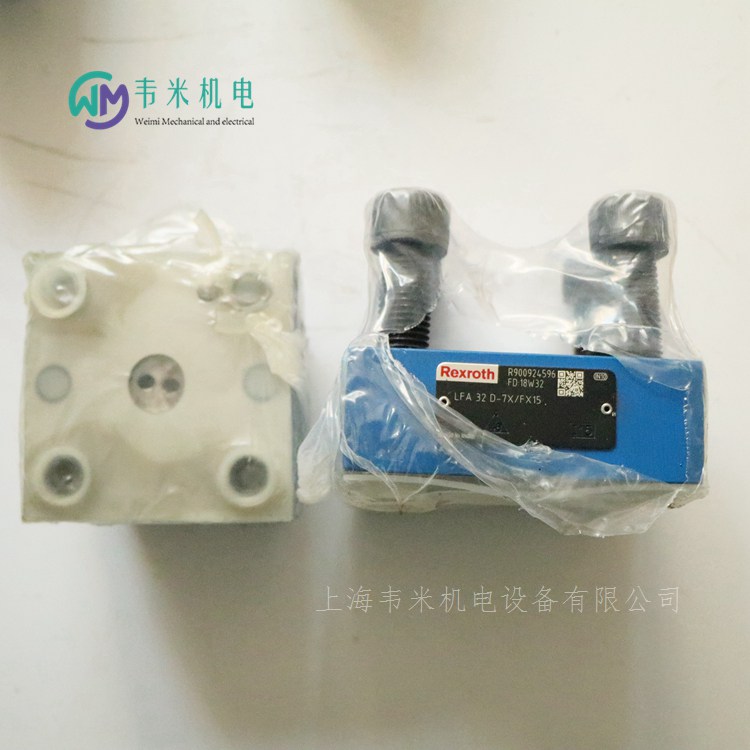

力士乐插装阀盖板LFA32D-7X/FX15

力士乐插装阀盖板LFA32D-7X/FX15，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH二通方向控制功能插装阀

LFA..D（标准）

R900925453 LFA25D-71/FX08

R900924596 LFA32D-7X/FX15

标准系列

规格 16 … 160

组件系列 6X, 2X, 7X

大工作压力 420 bar

大流量 25000 l/min

带遥控口

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。

通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。

二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。

二通方向控制功能插装阀

LFA..D（高压）

用于方向控制功能的控制盖

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

二通插装阀的一般构成为控制盖和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。

二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。

德国力士乐REXROTH二通插装阀盖板订货号和型号：

R900905303 LFA32D-7X/F

R900932373 LFA32D-7X/F/12

R900929703 LFA32D-7X/F=LB

R901393687 LFA32D-7X/F=NE

R901269173 LFA32D-7X/FJ

R901293992 LFA32D-7X/FJV

R900976264 LFA32D-7X/FJX10

R901143266 LFA32D-7X/FJX12

R901057491 LFA32D-7X/FMT

R900929930 LFA32D-7X/FV

R901088233 LFA32D-7X/FV/12

R978910416 LFA32D-7X/FV/12

R900753102 LFA32D-7X/FX05

R900938325 LFA32D-7X/FX08

R901349616 LFA32D-7X/FX08V

R901037403 LFA32D-7X/FX08V/12

R900912631 LFA32D-7X/FX10

R900938729 LFA32D-7X/FX10/12

R900927013 LFA32D-7X/FX10V

R983045998 LFA32D-7X/FX10VIN010

R900705724 LFA32D-7X/FX10V/12

R900927147 LFA32D-7X/FX12

R900963768 LFA32D-7X/FX12/12

R900976203 LFA32D-7X/FX12V

R900964928 LFA32D-7X/FX12V/12

R900924596 LFA32D-7X/FX15

R901100996 LFA32D-7X/FX15/12

R901219714 LFA32D-7X/FX15V

R901178889 LFA32D-7X/FX18

R900773403 LFA32D-7X/FX20

R987047403 LFA32D-7X/FX20

R900950998 LFA32D-7X/FX25

R901040245 LFA32D-7X/FX25/12

R901006290 LFA32D-7X/FX30

力士乐REXROTH带感应式位置传感器的先导式比例减压阀

DREB6X

0811402051 DREB6X-11/175MG24-25Z4M

规格 6

组件系列 1X

大工作压力 315 bar

先导流量  ≈ 0.6 l/min

大流量 40 l/min

安装位置  任意

重量  2.4kg

环境温度范围  -20 … +50℃

液压油温度范围  -20 … +80℃

粘度范围  10 … 800mm²/s

滞后  ≤ 1%

控制值压力特性曲线的制造公差  ≤ 10%

大线圈电流  2.5A

电磁线圈电阻（20 °C 时的低温值）  3Ω

防护等级符合 DIN EN 60529  IP65

用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）

三通型号

可通过线圈电枢位置相对于压缩弹簧调节

位置控制，小滞后 < 1%，驱动时间短

大压力限制（即使有故障电子元件）

用于底板安装：孔图按 ISO 4401

DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。

力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀

0811402070 DBETBEX-10/315G24K31A1M

DBETBEX

规格 6

组件系列 1X

大工作压力 315 bar

额定流量 1 l/min

重量  2.7kg

安装位置  任意

环境温度范围  -20 … +50℃

防护等级符合 DIN EN 60529  IP65

电源  24V

电源电压范围   40 … 21V

液压油温度范围  -20 … +70℃

滞后  ≤ 0.2%

反向死区  ≤ 0.1%

带有集成电子元件和位置反馈的直动式阀门，用于限制系统压力

可通过线圈电枢位置相对于压缩弹簧调节

位置控制，小滞后 < 0.2%，驱动时间短

大压力限制（即使有故障电子元件）

用于底板安装：孔图按 ISO 4401

DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。

力士乐REXROTH先导式比例溢流阀

R901363276 DBEM10-71/350YG24K4V

DBEM

组件系列 7X

大工作压力 350 bar

用于限制系统压力的先导式阀门

通过比例电磁铁控制

用于底板安装和螺纹连接：油口安装面符合 ISO 6264

大压力限制

阀和控制电子元件都出自同门

外部控制电子元件（单独订购）

功能

DBEM 型阀门属于先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。

型号 DBEM...

施加在通道 P 中的压力作用于主阀芯 。同时，油口 P 处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁 的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口 P 到 T 的连接。主阀芯可控制油口 P 处的设定工作压力。由于液压保护可防止出现不允许的高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架 固定于阀座，并且阀芯由此关闭。如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口 Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口 P 到 T 的连接。主阀芯控制油口 P 处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口 Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口 X对阀门进行卸载或限制大压力。

力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀

R901344448 DBEME10-71/315YG24K31A1M

DBEME

组件系列 7x

大工作压力 350 bar

用于限制系统压力的先导式阀门

通过比例电磁铁控制

用于底板安装和螺纹连接：油口安装面符合 ISO 6264

大压力限制

阀和控制电子元件都出自同门

设定值压力特性曲线的制造公差小的集成电子元件 (OBE)

功能

DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。

型号 DBEME...

施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。

由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。

如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。

力士乐REXROTH不带集成电子元件 (OBE) 的直动式比例溢流阀

R901000848 DBET-62/350G24K4V

DBET

规格 6

组件系列 6X

大工作压力 420 bar

大流量 2 l/min

直动式阀用于限制系统压力

用比例电磁铁操纵

带对中螺纹和可拆卸线圈的比例电磁铁

用于底板安装：孔图按 ISO 4401

模块化设计的放大器，欧洲板卡格式，并作为插头式放大器

可单独调节的向上和向下的斜坡，控制值压力特性曲线可精细调节

DBET型比例溢流阀是一种采用阀座设计的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座和阀架组成。

基本原理

要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。

力士乐REXROTH带集成电子元件的直动式比例溢流阀

DBETE

R901045246 DBETE-62/315G24K31F1V

规格 6

组件系列 6X

大工作压力 420 bar

大流量 2 l/min

直动式阀用于限制系统压力

用比例电磁铁操纵

带对中螺纹和可拆卸线圈的比例电磁铁

用于底板安装：孔图按 ISO 4401

设定值压力特性曲线的制造公差小

DBETE 型比例溢流阀是一种采用阀座设计和集成电子元件 的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座、阀架和集成电子元件组成。将电源电压和控制值电压施加于连接器 。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。

基本原理

要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。
