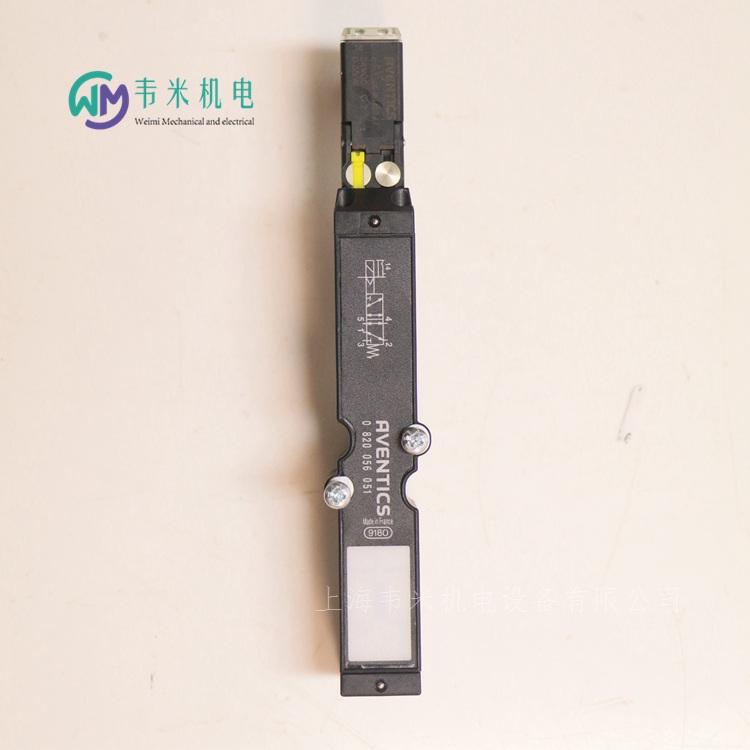

安沃驰阀岛电磁阀0820056051

安沃驰阀岛电磁阀0820056051，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装，价格优惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 HF02-LG 0820056051

HF02-5/2SR-024DC

规格

操作电子

额定流量Qn1400 l/min

换向原理5/2

 小运行压力-0.9 bar

 大运行压力10 bar

工作电压DC24 V

电压偏差 DC-15% / +20%

手动控制装置锁定式

操作元件单线圈

密封原理软密封

先导外部的, 内部

合格证书UR (Underwriters Laboratories)

预控阀的宽度16 mm

阀门结构形式滑阀，正重叠

连接类型底板连接

复位装置带弹簧复位

组合原理（闭锁原理）单重底板原理

可以组装成块可以组装成块

控制压力 小2.5 bar

 大控制压力10 bar

 低环境温度0 °C

 高环境温度50 °C

介质温度 小值0 °C

介质温度 大值50 °C

介质压缩空气

特点

模块化设计， 多可包含 32 个阀门和 32 个线圈

高达 1400 l/min 的流量

每个线圈 0.35 W 的导阀

塑料底板减轻了重量

直接安装在组合系统剖面上

Multipol 或现场总线连接实现较强的连接性

气动系统在生产自动线中的应用

随着工业4.0的不断深化和推进，制造业也在发生着的变革，传统的加工模式已经在人力成本的不断上升和技术手段的不断进步中逐渐被现在化的自动生成线加工模式所取代，虽然不是的取代，但是这个取而代之的趋势已经形成，并且其脚步也在不断的加快。

一条自动生产线，主要由以下几个功能模块组成：

1） 数控机床：数控机床作为加工主机，实现加工过程的自动化。

2）自动上下料：通过机械手的使用，实现加工零件的自动上料和下料工序，代替工人的人工上下料动作。

3）自动夹具：通过液压系统和气功系统的配合使用，实现零件夹具的自动定位，自动夹紧与松开等动作，代替工人的人工装夹工件。

4）自动冷却与冲刷：通过自动冷却系统的设计，实现在加工过程中对工件的自动冷却和对加工铁屑的自动冲刷。

5）自动吹扫：通过自动吹扫系统的设计，实现对夹具的和工作台的自动清扫工作，便于下一个零件的定位、夹紧和加工。

6）刀具的使用寿命设定与提醒：通过对刀具的检测或对刀具加工数量的记录，实现刀具寿命提醒功能，让操作人员及时的更换刀具，实现零件的正常加工。

7）自动排铁屑：通过自动排屑器的使用，实现加工铁屑的自动排屑和收集功能，的降低了工人的劳动强度，改善了工作环境。

在上述的功能模块中，自动上下料的机械手部分、自动夹具部分和自动吹扫部分都牵涉到了气动元器件的使用，而且使用的元器件的种类和数量都具有相当的规模，可以说，自动生产线是无法离开气动系统来运行的。

在这套气动系统中，我们使用到的气动元器件有：气动三联件，气动检测开关，电磁阀、气缸、真空吸盘、检测开关、气管、气动接头等。

安沃驰AVENTICS阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

安沃驰阀岛电磁阀0820056051，德国AVENTICS阀岛二位五通电磁阀；

德国安沃驰AVENTICS阀岛电磁阀订货号和型号：

0820056101 HF02 - 3/2CC - 024DC

0820056102 HF02 - 3/2CC - 024DC

0820056301 HF02 - 3/2OC - 024DC

0820056302 HF02 - 3/2OC - 024DC

0820056201 HF02 - 3/2OO - 024DC

0820056202 HF02 - 3/2OO - 024DC

0820056001 HF02 - 5/2AR - 024DC

0820056002 HF02 - 5/2AR - 024DC

0820056501 HF02 - 5/2DS - 024DC

0820056502 HF02 - 5/2DS - 024DC

0820056051 HF02 - 5/2SR - 024DC

0820056052 HF02 - 5/2SR - 024DC

0820056601 HF02 - 5/3CC - 024DC

0820056602 HF02 - 5/3CC - 024DC

R424B10511 HF02-3/2CC-024DC-ROTATION-CRANTAGE-SPE

R424B10512 HF02-3/2CC-024DC-ROTATION-SPE

R424B10513 HF02-3/2OC-024DC-ROTATION-CRANTAGE-SPE

R424B10514 HF02-3/2OC-024DC-ROTATION-SPE

R424B10510 HF02-3/2OO-024DC-ROTATION-SPE

R424B10339 HF02-3/2-OO-024DC-SPE

R480705575 HF02-LG-10-11

R480711845 HF02-LG-10-11

R480721591 HF02-LG-10-11

R480741808 HF02-LG-10-11

R480744261 HF02-LG-10-11

R480746815 HF02-LG-10-11

R480746816 HF02-LG-10-11

R480746817 HF02-LG-10-11

R480749791 HF02-LG-10-11

R480750381 HF02-LG-10-11

R480750383 HF02-LG-10-11

R480755310 HF02-LG-10-11

R480759097 HF02-LG-10-11

R480759330 HF02-LG-10-11

R480764089 HF02-LG-10-11

R480737735 HF02-LG-10-12

R480752563 HF02-LG-10-12

R480758384 HF02-LG-10-12

R480724051 HF02-LG-10-46

R480764455 HF02-LG-10-54

R480735722 HF02-LG-10-64

R480741328 HF02-LG-10-64

R480753430 HF02-LG-10-64

R480761458 HF02-LG-10-69

R480737373 HF02-LG-11-11

R480737483 HF02-LG-11-11

R480740814 HF02-LG-11-11

R480742485 HF02-LG-11-11

R480743875 HF02-LG-11-11

R480750440 HF02-LG-11-11

R480737737 HF02-LG-11-12

R480707368 HF02-LG-12-11

R480724284 HF02-LG-12-11

R480737262 HF02-LG-12-11

R480740085 HF02-LG-12-11

R480740086 HF02-LG-12-11

R480740087 HF02-LG-12-11

R480741536 HF02-LG-12-11

R480746819 HF02-LG-12-11

R480746820 HF02-LG-12-11

R480746821 HF02-LG-12-11

R480752724 HF02-LG-12-11

R480756659 HF02-LG-12-11

R480703945 HF02-LG-12-12

R480714044 HF02-LG-12-12

R480715868 HF02-LG-12-12

R480744305 HF02-LG-12-40

R480751321 HF02-LG-12-40

R480750762 HF02-LG-12-42

R480751214 HF02-LG-12-42

R480751224 HF02-LG-12-42

R480761991 HF02-LG-12-42

R480726477 HF02-LG-12-54

R480729101 HF02-LG-12-54

R480753130 HF02-LG-12-69

R414010139 HF02-LG-12-AES

R414010140 HF02-LG-12-AES

R480727574 HF02-LG-13-12

R480737733 HF02-LG-13-12

R480744649 HF02-LG-13-12

R480749543 HF02-LG-13-12

R480759767 HF02-LG-13-12

R480738634 HF02-LG-13-40

R480720922 HF02-LG-13-64

R480705666 HF02-LG-14-12

R480722091 HF02-LG-14-12

R480727615 HF02-LG-14-12

R480736702 HF02-LG-14-12

R480741024 HF02-LG-14-12

R480741972 HF02-LG-14-42

R480742036 HF02-LG-14-42

R480742038 HF02-LG-14-42

R480742040 HF02-LG-14-42

R480751206 HF02-LG-14-42

R480751222 HF02-LG-14-42

R480758956 HF02-LG-14-45

R480761457 HF02-LG-14-69

R480737734 HF02-LG-15-12

R480737751 HF02-LG-15-12

R480747391 HF02-LG-15-12

R480750663 HF02-LG-15-12

R480753345 HF02-LG-15-12

R480755828 HF02-LG-15-12

R480740952 HF02-LG-15-68

R480757429 HF02-LG-15-68

R480722677 HF02-LG-16-12

R480726716 HF02-LG-16-12

R480727339 HF02-LG-16-12

R480728558 HF02-LG-16-12

R480728789 HF02-LG-16-12

R480736503 HF02-LG-16-12

R480737282 HF02-LG-16-12

R480737753 HF02-LG-16-12

R480738049 HF02-LG-16-12

R480742434 HF02-LG-16-12

R480742683 HF02-LG-16-12

R480752755 HF02-LG-16-12

R480758982 HF02-LG-16-12

R480739755 HF02-LG-16-40

R480744475 HF02-LG-16-40

R480745622 HF02-LG-16-40

R480747861 HF02-LG-16-40

R480747862 HF02-LG-16-40

R480747865 HF02-LG-16-40

R480750078 HF02-LG-16-40

R480751322 HF02-LG-16-40

R480758410 HF02-LG-16-40

R480751216 HF02-LG-16-42

R480751219 HF02-LG-16-42

R480751225 HF02-LG-16-42

R480751243 HF02-LG-16-42

R480723169 HF02-LG-16-64

R480735750 HF02-LG-16-69

R480754571 HF02-LG-16-69

R480704530 HF02-LG-2-11

R480741863 HF02-LG-2-11

R480704479 HF02-LG-3-11

R480721681 HF02-LG-3-11

R480750455 HF02-LG-3-11

R480743202 HF02-LG-3-45

R480704157 HF02-LG-4-11

R480706285 HF02-LG-4-11

R480712195 HF02-LG-4-11

R480730466 HF02-LG-4-11

R480731096 HF02-LG-4-11

R480734007 HF02-LG-4-11

R480739009 HF02-LG-4-11

R480741840 HF02-LG-4-11

R480742535 HF02-LG-4-11

R480747022 HF02-LG-4-11

R480749304 HF02-LG-4-11

R480752345 HF02-LG-4-11

R480760235 HF02-LG-4-11

R480735886 HF02-LG-4-12

R480740808 HF02-LG-4-33

R480744236 HF02-LG-4-40

R480750767 HF02-LG-4-42

R480751244 HF02-LG-4-42

R414010141 HF02-LG-4-AES

R480711846 HF02-LG-5-11

R480723482 HF02-LG-5-11

R480739007 HF02-LG-5-11

安沃驰AVENTICS精密调压阀-3610507100

阀门结构形式 提动阀

 按钮

外壳 压铸锌

密封件材料 丙烯树胶

额定流量Qn 900 l/min

滞环 < 0.15 bar

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

结构特点  提动阀

低 / 高环境温度  -25 ... 70 °C

介质温度范围  -25 ... 70 °C

介质  压缩空气

额定流量Qn  900 l/min

滞环  < 0.15 bar

调节行程  7,5 mm

重量  0,5 kg

安沃驰AVENTICS精密调压阀-3610507300

阀门结构形式 提动阀

 按钮

外壳 压铸锌

密封件材料 丙烯树胶

额定流量Qn 900 l/min

滞环 < 0.15 bar

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

结构特点  提动阀

低 / 高环境温度  -25 ... 70 °C

介质温度范围  -25 ... 70 °C

介质  压缩空气

额定流量Qn  900 l/min

滞环  < 0.15 bar

调节行程  7,5 mm

重量  0,5 kg

AVENTICS安沃驰E/P压力调节阀, 系列 ED05-R414002004

外壳 铝材-压铸件,钢

密封件材料 氢化-丙烯腈-树胶

 CE认证

防护等级 IP65

接口尺寸 通过信号接口

额定流量Qn 1000 l/min

滞环 < 0.06 bar

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

工作电压DC 24 V

结构特点  提动阀

安装位置  α = 0-90° β = 0-90°

合格证书  CE认证

大运行压力  11 bar

低 / 高环境温度  0 ... 70 °C

介质温度范围  0 ... 70 °C

压缩空气 接口 人口  G 1/4

压缩空气 接口 出口  G 1/4

压缩空气连接 排气  G 1/4

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 1 mg/m3

额定流量Qn  1000 l/min

控制方式  模拟量

工作电压DC  24 V

电压偏差 DC  -20% / +20%

滞环  < 0.06 bar

允许的脉动  5%

防护等级  IP65

重量  0,95 kg

不含机油、干燥的空气可以询问安装在其它的位置。

只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。

额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

AVENTICS安沃驰E/P压力调节阀, 系列 ED05-R414002005

外壳 铝材-压铸件,钢

密封件材料 氢化-丙烯腈-树胶

 CE认证

防护等级 IP65

接口尺寸 通过信号接口

额定流量Qn 1000 l/min

滞环 < 0.06 bar

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

工作电压DC 24 V

结构特点  提动阀

安装位置  α = 0-90° β = 0-90°

合格证书  CE认证

大运行压力  11 bar

低 / 高环境温度  0 ... 70 °C

介质温度范围  0 ... 70 °C

压缩空气 接口 人口  G 1/4

压缩空气 接口 出口  G 1/4

压缩空气连接 排气  G 1/4

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  0 ... 1 mg/m3

额定流量Qn  1000 l/min

控制方式  模拟量

工作电压DC  24 V

电压偏差 DC  -20% / +20%

滞环  < 0.06 bar

允许的脉动  5%

防护等级  IP65

重量  0,95 kg

额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

不含机油、干燥的空气可以询问安装在其它的位置。

只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。

AVENTICS安沃驰E/P压力调节阀, 系列 ED02-R414002401

外壳 铝材-压铸件,钢

密封件材料 氢化-丙烯腈-树胶

 CE认证

防护等级 IP65

接口尺寸 通过信号接口

额定流量Qn 120 l/min

滞环 < 0.05 bar

压缩空气 接口 人口 G 1/8,1/8 NPT

压缩空气 接口 出口 G 1/8,1/8 NPT

工作电压DC 24 V

结构特点  提动阀

安装位置  ±α = 0 ... 90° ±β = 0 ... 90°

合格证书  CE认证

大运行压力  See table

低 / 高环境温度  0 ... 50 °C

介质温度范围  0 ... 50 °C

压缩空气 接口 人口  G 1/8 1/8 NPT

压缩空气 接口 出口  G 1/8, 1/8 NPT

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  1 mg/m3

额定流量Qn  120 l/min

控制方式  模拟量

工作电压DC  24 V

电压偏差 DC  -20% / +20%

允许的脉动  5%

功率消耗 max.  300 mA

防护等级  IP65

重量  0,32 kg

额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

不含机油、干燥的空气可以询问安装在其它的位置。

ED02 系列的阀门可通过拉杆锁闭（见附件）。

只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。

压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。

AVENTICS安沃驰E/P压力调节阀, 系列 ED02-R414002413

外壳 铝材-压铸件,钢

密封件材料 氢化-丙烯腈-树胶

 CE认证

防护等级 IP65

接口尺寸 通过信号接口

额定流量Qn 120 l/min

滞环 < 0.05 bar

压缩空气 接口 人口 G 1/8,1/8 NPT

压缩空气 接口 出口 G 1/8,1/8 NPT

工作电压DC 24 V

结构特点  提动阀

安装位置  ±α = 0 ... 90° ±β = 0 ... 90°

合格证书  CE认证

低 / 高环境温度  0 ... 50 °C

介质温度范围  0 ... 50 °C

压缩空气 接口 人口  G 1/8 1/8 NPT

压缩空气 接口 出口  G 1/8, 1/8 NPT

介质  压缩空气

颗粒大小 max.  50 μm

压缩空气中的含油量  1 mg/m3

额定流量Qn  120 l/min

控制方式  模拟量

工作电压DC  24 V

电压偏差 DC  -20% / +20%

允许的脉动  5%

功率消耗 max.  300 mA

防护等级  IP65

重量  0,32 kg

不含机油、干燥的空气可以询问安装在其它的位置。

ED02 系列的阀门可通过拉杆锁闭（见附件）。

只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。

压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。

额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS预过滤器, 系列 AS2-FLP-R412006020

组成部分 预过滤器

清除冷凝物 全自动，无压关闭

过滤器气孔直径 0.3 μm

外壳 聚酰胺

气杯 聚碳酸酯

密封件材料 丙烯树胶

 适合ATEX

额定流量Qn 400 l/min

压缩空气连接 G 1/4

结构特点  预过滤器, 可以组装成块

组成部分  预过滤器

安装位置  垂直

合格证书  适合ATEX

工作压力范围  See table

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气 中性气体

过滤器的集水杯容积  12 cm3

滤清器滤芯  可替换

过滤器气孔直径  0,3 μm

建议的初级过滤  5 μm

根据ISO 8573-1:2010 标准可达到的大压缩空气等级  2 : - : 3

压力必须至少低于环境和介质温度 15 °C ，并且允许 的高温度为 3 °C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

适用于在 1、2、21、22 Ex 区内使用

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS精密的过滤器, 系列 AS2-FLC-R412006038

组成部分 精密的过滤器

清除冷凝物 全自动，无压关闭

过滤器气孔直径 0.01 μm

外壳 聚酰胺

气杯 聚碳酸酯

密封件材料 丙烯树胶

 适合ATEX

额定流量Qn 350 l/min

压缩空气连接 G 1/4

结构特点  精密的过滤器, 可以组装成块

组成部分  精密的过滤器

安装位置  垂直

合格证书  适合ATEX

工作压力范围  See table

低 / 高环境温度  -10 ... 50 °C

介质温度范围  -10 ... 50 °C

介质  压缩空气 中性气体

过滤器的集水杯容积  12 cm3

滤清器滤芯  可替换

过滤器气孔直径  0,01 μm

议的初级过滤  0,3 μm

根据ISO 8573-1:2010 标准可达到的大压缩空气等级  1 : - : 2

压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

适用于在 1、2、21、22 Ex 区内使用

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。
