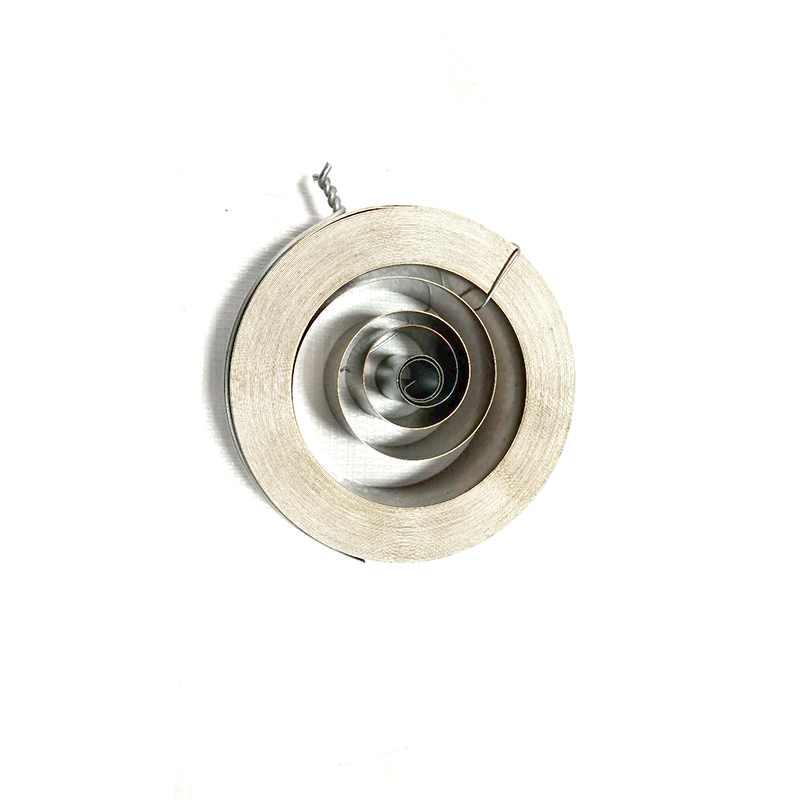

涡卷发条弹簧

当配件处在随意情况时，其扭矩为零。C点等于发条弹簧放进配件盒后彻底释放压力的情况，这时配件各圈压着盒内壁。发条弹簧放进配件盒并彻底释放压力时的匝数用n。表明。在这类情况时，配件原材料中尽管具备一定的地应力，但因为遭受条盒的限定，不太可能再次放宽，因此其具体能传出的扭矩等于零。

精密变径发条弹簧由释放压力情况把配件慢慢上紧时，压着条盒内腔的各圈上的各圈配件将慢慢离去内腔并相互分离而遍布在条盒里。D点等于配件各圈已遍布在条盒里，但外层一圈并未离去条盒壁的時刻。这时候，发条弹簧各圈处在同舟情况。再次上紧到外层一圈也离去条盒后，发条弹簧各圈或是维持同舟，或是变为相互不一样心，这关键依发条弹簧外端固定不动方式而定。发条弹簧各圈的不一样心遍布，会使其产生圈间磨擦。F点等于发条弹簧彻底扭紧的時刻，这时候发条弹簧紧绕在条轴上。

曲线图CIU表明发条弹簧輸出扭矩与发条弹簧匝数（配件盒转速）的关联。它表明驱动器仪表盘组织 运行的輸出扭矩以及转变状况。定制变径发条弹簧曲线图CI段（其转速用no表明）扭矩转变大，不可以运用，其标值与配件的长短和薄厚相关。平行线BN是发条弹簧的基础理论扭矩曲线图。基础理论扭矩曲线图与横坐标轴所包围着的总面积表明存储在配件内的动能，輸出扭矩曲线图与座标所包围着的总面积CIUF表明配件輸出的动能。

总面积BVF与总面积CIJF中间的误差，表明条盒配件尽管减少了配件占据的室内空间，可是配件存储的一部分动能却遭受条盒的限定而不可以輸出。輸出扭矩曲线图和基础理论扭矩曲线图间间距（即扭矩差）的尺寸关键决策于配件外端固定不动方法。
