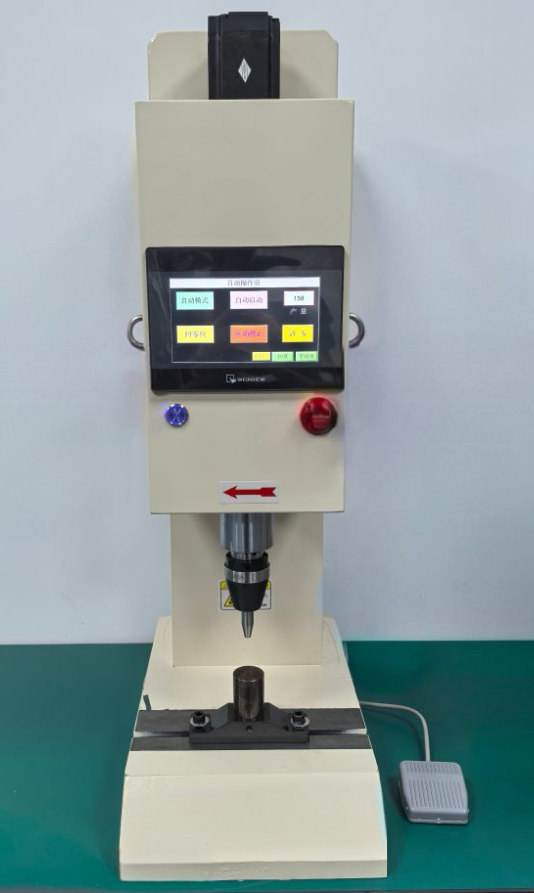

DL-03Pro 精密伺服旋铆机
用途：适用于精密电子，医疗器械，新能源电池，3C电子，五金工具等行业的五金零配件铆接；可用于实心或
空心铆钉的铆合。
特点：
机身小巧、美观；铸铁机身刚性强，不易变形；
高性能伺服电机、PLC控制精准；
高精度丝杆进给，重复精度高；
威伦7寸高清触摸屏，视野清晰，方便操作；
高精度、高灵活度旋铆夹头，铆接效果更好；
智能控制系统，重复精度可达0.01mm。
需选购

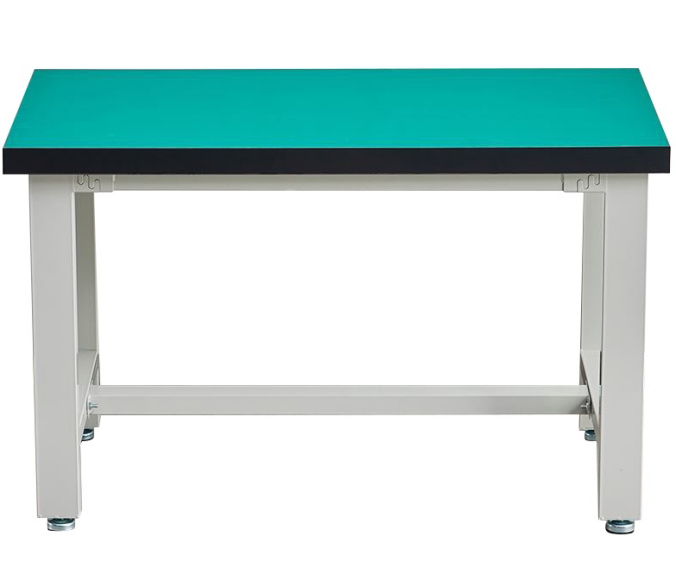

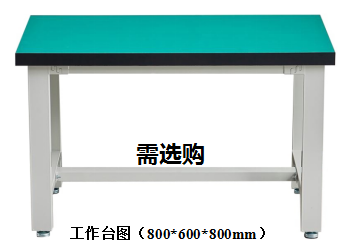

工作台图（800*600*800mm）
技术参数：
型号
DL-03SE（经济型）
DL-03ro（高性能）
铆合能力
实心Φ0.5-3mm、空心Φ2-6mm
德普信伺服电机+PLC
TBI轧制丝杆
威伦7寸触摸屏
台湾士林接触器
明伟电源
汇川高性能伺服+PLC
TBI高精度研磨丝杆
威伦7寸触摸屏
施耐德接触器
明伟电源
行程
MAX 75mm
铆钉长度
5-100mm
喉深
125mm
功率
0.4Kw AC220V/50Hz（旋转电机）
0.75Kw AC220V/50Hz（丝杆电机）
工作压力
1800N(180Kgf)
工作台面积
230*250mm
外形尺寸
380*460*750mm(L*W*H)
净重
86kg

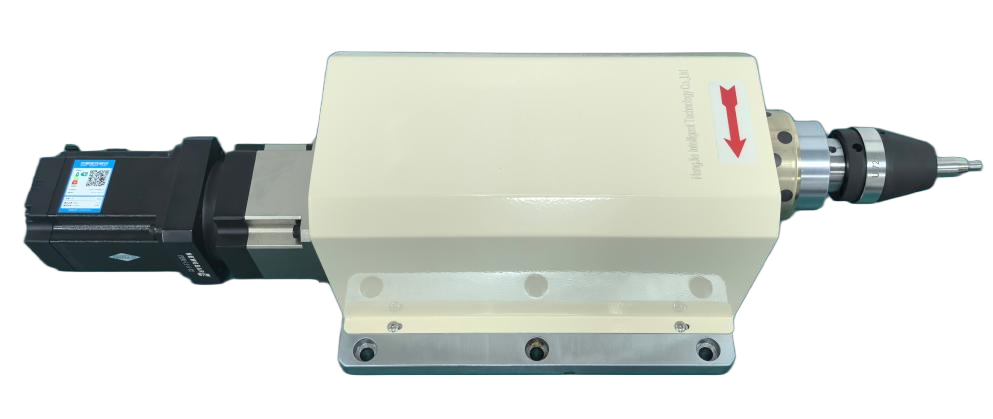

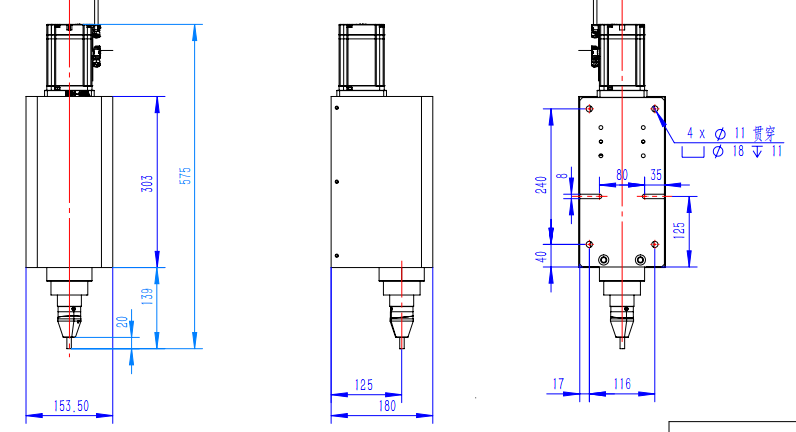

DL-03E精密伺服旋铆机动力头
特点：伺服旋铆机动力头铆接单元，是自动化组装铆接的组合，可以实现多点位、不同铆接铆
接高度的产品铆接！动力头单元体积紧凑小巧，重量轻，更好安装。
配置：汇川伺服电机0.4+0.75kw、驱动器、3米线；
台湾TBI研磨丝杆: 2505
铆接范围：0.5-3mm实心铆钉（软钢）
行程：75mm
铆接压力：180kgf
净重：30kg
备注：可配置不同型号的夹头及铆杆，外形尺寸有所变化。

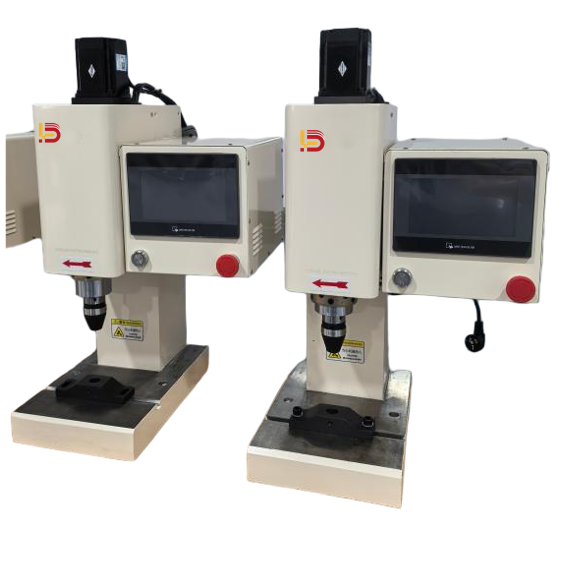

DL-05Pro 精密伺服旋铆机
特点：
机身人性化设计小巧、美观；
铸铁机身刚性强，不易变形，坚固耐用；
高性能伺服电机、PLC控制精准；
高精度丝杆进给，重复精度高；
威伦7寸高清触摸屏，视野清晰，方便操作；
高精度、高灵活度旋铆夹头，铆接效果更好；
智能控制系统，重复精度可达0.01mm。
用途:适用汽车零部件，精密电子，医疗器械，新能源电池，3C电子，五金工具等行业的五金零配件铆接；
可用于实心或空心铆钉的铆合。
铆合能力
实心Φ1-5mm（软钢）
DL-05SE（经济型）
DL-05Pro（高性能）
行程
MAX 80mm
德普信伺服电机+PLC
TBI轧制丝杆
威伦7寸触摸屏
台湾士林接触器
明伟电源
汇川高性能伺服+PLC
TBI高精度研磨丝杆
威伦7寸高清触摸屏
施耐德接触器
明伟电源
铆钉长度
5-100mm
喉深
175mm
动力
0.4Kw AC220V/50Hz（旋转电机）
0.75Kw AC220V/50Hz（丝杆电机）
工作压力
8KN(800Kgf)
工作台面积
300*258mm
外形尺寸
500*300*936mm(L*W*H)
净重
155kg

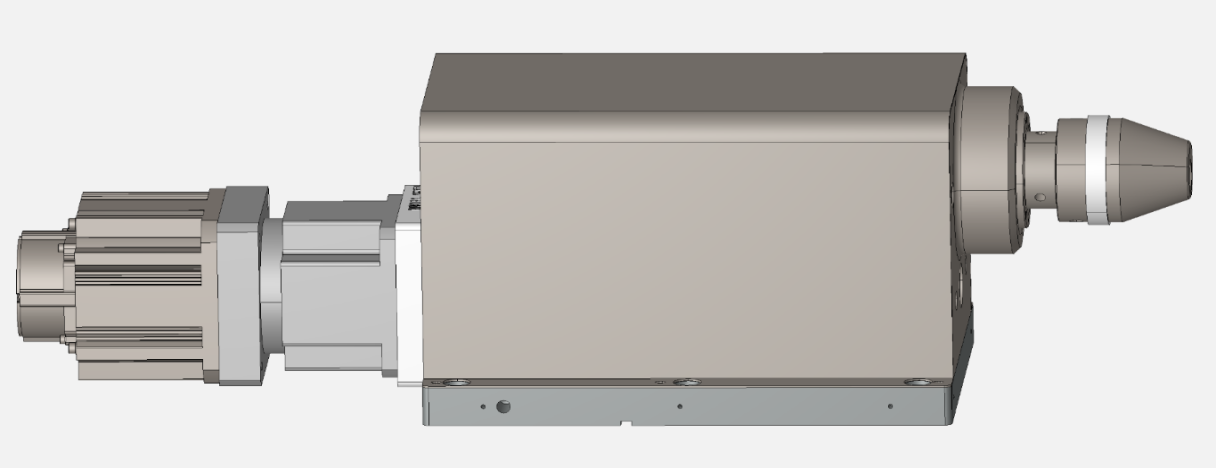

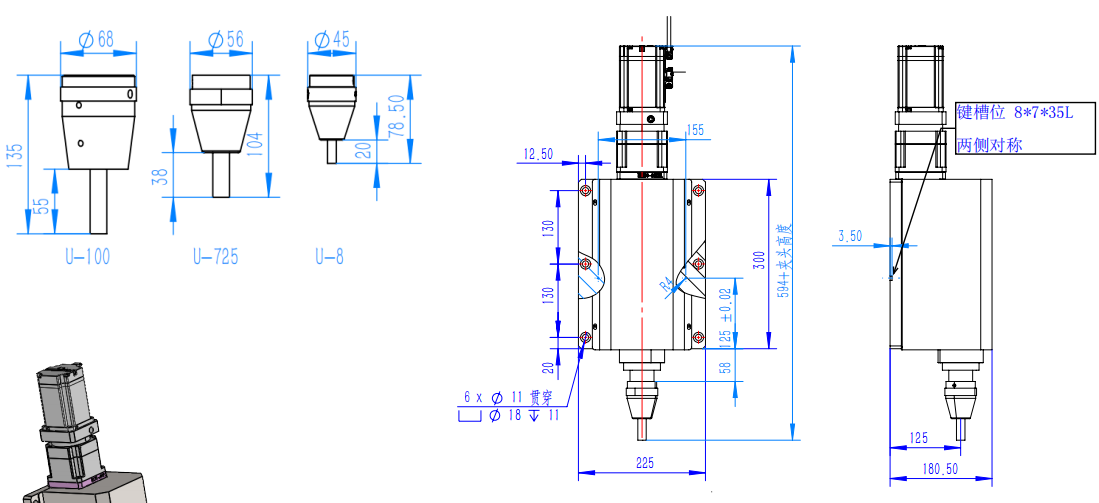

DL-05E 伺服旋铆机动力头
特点：伺服旋铆机动力头铆接单元，是自动化组装铆接的组合，可以实现多点位、不同铆接铆
接高度的产品铆接！动力头单元体积紧凑小巧，重量轻，更好安装。
配置：汇川伺服电机0.4+0.75kw、驱动器、3米线；
台湾TBI高精度研磨丝杆: 2505/2510
行程：75mm/50mm
铆接范围：1-5mm实心铆钉（软钢）
铆接压力：800kgf
Z轴减速机：5比
净重：35kg

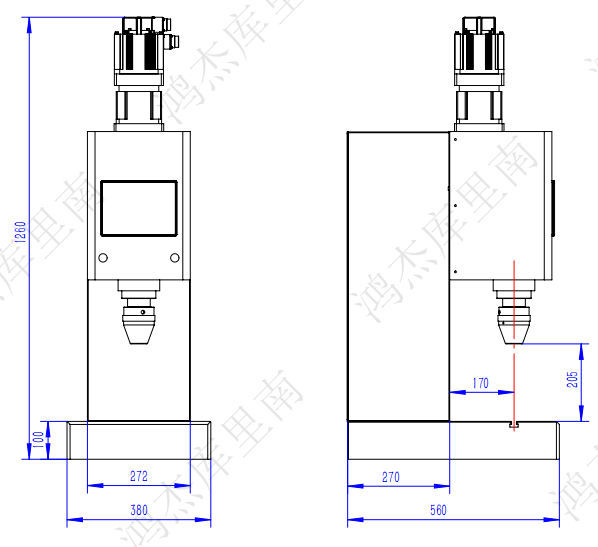

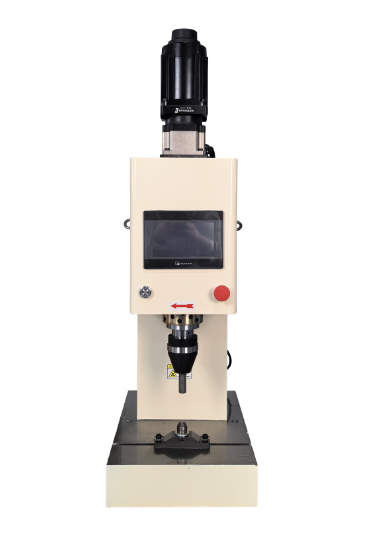

DL-10Pro 精密伺服旋铆机
特点：
机身人性化设计、外形美观；
铸铁机身刚性强，不易变形，坚固耐用；
高性能伺服电机、PLC控制精准；
高精度丝杆进给，重复精度高；
威伦7寸高清触摸屏，视野清晰，方便操作；
高精度、高灵活度旋铆夹头，铆接效果更好；
智能控制系统，重复精度可达0.01mm。
用途:适用汽车零部件，精密电子，机芯钣金轴，新能源电池，3C电子，五金工具等行业的五金零配件铆接；
可用于实心或空心铆钉的铆合。
铆合能力
实心Φ3-10mm（软钢）
配置
行程
MAX 80mm
汇川高性能伺服+PLC
铆钉长度
5-100mm
TBI高精度研磨丝杆
喉深
170mm
威伦7寸高清触摸屏
动力
1Kw AC220V/50Hz（旋转电机）
1.8Kw AC380V/50Hz（丝杆电机）
台湾士林漏保、接触器
最大工作压力
30KN(3T)
台湾明伟电源
工作台面积
290*380mm
外形尺寸
560*380*1260mm(L*W*H)
净重
300kg

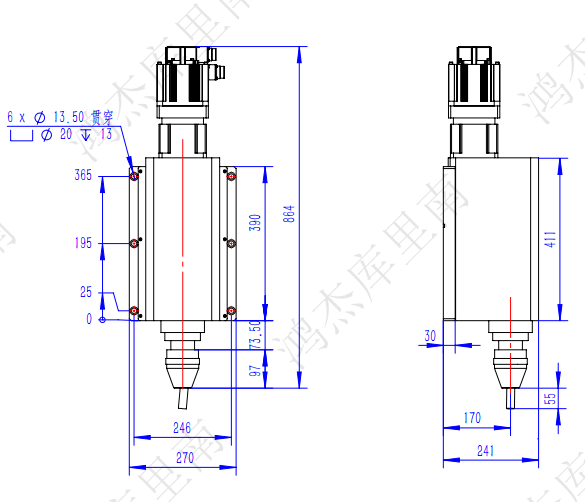

DL-10E 伺服旋铆机动力头
特点：伺服旋铆机动力头铆接单元，是自动化组装铆接的组合，可以实现多点位、不同铆接铆
接高度的产品铆接！动力头单元体积紧凑小巧，重量轻，更好安装。
配置：汇川高性能伺服电机1.8或2.4Kw、旋转电机1.0kw；驱动器、3米线；
台湾TBI高精度研磨丝杆: 3210/4010
行程：80mm
铆接范围：3-10mm实心铆钉（软钢）
Z轴减速机：3比
铆接压力：3000kgf
净重：98kg

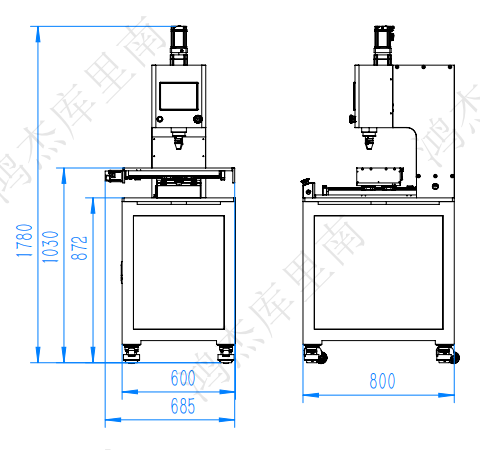

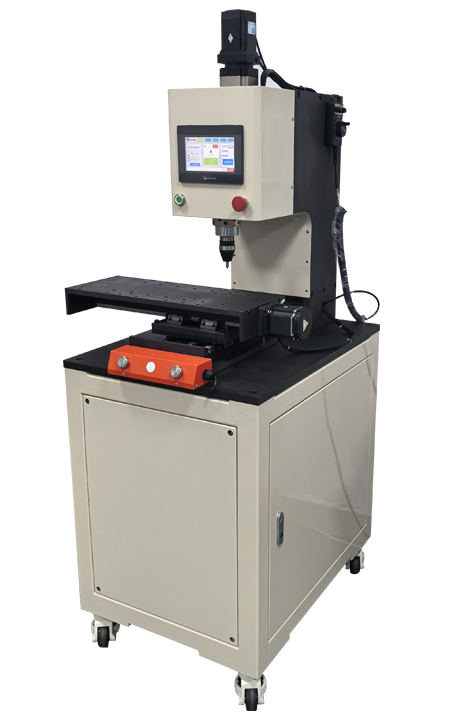

DL-05Plus 自动伺服旋铆机（XY轴）
特点：
机身人性化设计、外形美观；
高性能伺服电机、PLC控制精准；
高精度丝杆进给，重复精度高，可达0.01mm；
威伦7寸高清触摸屏，视野清晰，方便操作；
高精度、高灵活度旋铆夹头，铆接效果更好；
XY轴多达50个坐标铆点设置，一次性实现多个产品，多铆点，及不同高度的铆接，效率翻倍。
用途:适用多个铆钉，不同位置，不同高度但铆接外观一致、大小接近的产品铆接；如：汽车零部件，精密电
子，机芯钣金轴，3C电子，五金工具等行业的五金零配件多点位的实心或空心铆钉的自动铆接。
铆合能力
实心Φ1-5mm（软钢）
配置
行程
MAX 70mm
汇川+国产品牌高性能伺服+PLC
铆钉长度
1-70mm
TBI高精度研磨丝杆
喉深
250mm
威伦7寸高清触摸屏
动力
0.4Kw AC220V/50Hz（旋转电机）
3*0.75Kw AC220V/50Hz（丝杆电机）
台湾士林漏保、接触器
工作压力
8KN(800kg)
台湾明伟电源
工作台面积
230*380mm
外形尺寸
800*685*1780mm(L*W*H)
净重
350kg

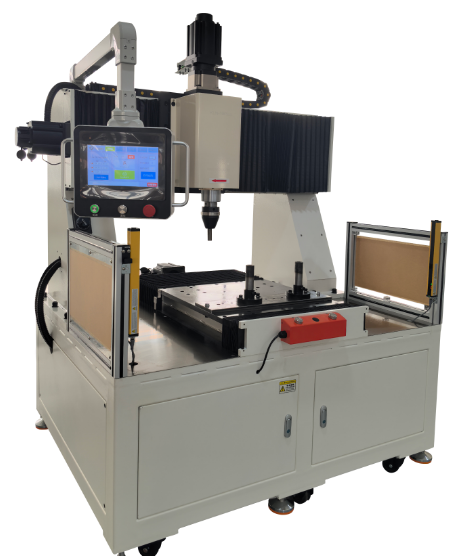

DL-10Plus 自动伺服旋铆机（XY轴）
特点：
机身人性化设计、外形美观；
汇川高性能伺服电机、PLC控制精准；
台湾TBI高精度丝杆进给，重复精度可达0.02mm；
威伦10寸高清触摸屏，视野清晰，方便操作；
高精度、高灵活度旋铆夹头，铆接效果更好；
XY轴多达20个坐标铆点设置，一次性实现多个产品，多铆点，及不同高度的铆接，效率翻倍。
用途:适用多个铆钉，不同位置，不同高度但铆接外观一致、大小接近的产品铆接；如：汽车零部件，精密电
子，机芯钣金轴，五金工具等行业的五金零配件多点位的实心或空心铆钉的自动铆接。
技术参数：
铆合能力
实心Φ3-10mm（软钢）
配置
Z轴行程
MAX 80mm
汇川伺服电机（Z轴）
汇川PLC（Easy501）
台湾TBI丝杆/直线导轨
钮格尔斜齿精密减速机
威纶通10寸高清触摸屏
台湾士林交流接触器
欧姆龙光电开关
台湾明伟开关电源
开口高度
210mm
X轴行程
800mm
Y轴行程
400mm
功率
1.0Kw AC220V/50Hz（旋转电机）
2*1.8Kw AC380V/50Hz（XY轴电机）
2.4Kw AC380V/50Hz（Z轴电机)
最大工作压力
30KN(3000kgf)
移动工作台面积
500*500mm
外形尺寸
1380*1680*1890mm(L*W*H)
净重
1800kg
