为什么供排水管线管道普遍采用22kg镁合金牺牲阳极？

做供排水管线管道阴极保护的人都知道，22kg镁合金牺牲阳极几乎是最常见的规格之一。很多设计图纸里经常出现22kg镁阳极，很多施工单位采购时也直接点名要22kg规格。那么问题来了，为什么不是8kg、11kg或者14kg，而是22kg应用最广？

实际上这和供排水管线管道的使用环境有关。

供排水管线管道大部分埋设在地下，虽然外面有3PE防腐层，但任何防腐层都不可能做到绝对没有缺陷。运输过程中的磕碰、回填土中的石块、长期土壤应力变化，都可能导致局部防腐层损伤。一旦钢管裸露在土壤环境中，就会形成腐蚀电池，时间久了容易出现腐蚀穿孔。

阴极保护的目的就是让钢管始终处于阴极状态，从而降低腐蚀速度。镁合金牺牲阳极因为电位比钢铁更负，在土壤中会优先失去电子，把电子输送给钢管。简单理解就是镁阳极替钢管“先腐蚀”，从而保护钢管。

很多刚接触阴极保护的人喜欢问一个问题：22kg镁阳极到底能保护多少米管道？

其实这个问题没有统一答案。

现场经常遇到这样的情况，同样是一支22kg镁阳极，在某个项目可能保护300米，在另一个项目可能只能保护80米。

影响因素主要有四个。

第一是管径。

管径越大，钢管表面积越大，需要的保护电流越大，阳极消耗速度也越快。

第二是防腐层质量。

如果3PE防腐层质量很好，漏点率低，所需保护电流很小，一支阳极能够保护更长距离。如果防腐层破损率较高，阳极寿命和保护距离都会下降。

第三是土壤电阻率。

土壤电阻率越高，电流输出越困难。西北地区、山区、戈壁地区经常会遇到高电阻率土壤，这时候可能需要增加阳极数量，甚至采用高电位镁阳极。

第四是设计寿命。

设计寿命10年和设计寿命30年，所需要配置的阳极数量完全不同。

不少设计单位会按照SY/T0019《埋地钢质管道牺牲阳极阴极保护设计规范》进行计算，根据管道面积、防腐层绝缘电阻和保护电流需求确定阳极数量，而不是简单凭经验布置。

举个常见例子。

某DN350供排水管线管道，全长1500米，采用3PE加强级防腐层，土壤电阻率约25Ω·m，设计寿命30年。

实际项目中往往采用每100米至150米布置一组22kg镁阳极。

像这样的配置，在国内供排水管线管道工程里比较常见。

以前有个项目，施工单位为了节约成本，把设计要求的22kg镁阳极换成了11kg规格，结果运行几年后部分管段保护电位明显下降，后期又重新补装阳极，最终花费反而更高。

所以阴极保护工程里有句话：

该省的钱不能省。

很多人采购镁阳极时最关注价格，其实更应该关注检测数据。

按照GB/T17731《镁合金牺牲阳极》要求，镁阳极验收时需要检查：

化学成分

开路电位

闭路电位

电流效率

实际容量

外观尺寸

重量偏差

尤其是电流效率和实际容量。

同样重量的阳极，如果容量和效率存在差异，最终能够提供的有效电量也会不同。

从工程经验来看，很多项目后期出现保护效果不足，并不是阳极重量不够，而是阳极实际容量达不到要求。

因此正规项目通常都会要求提供第三方检测报告。

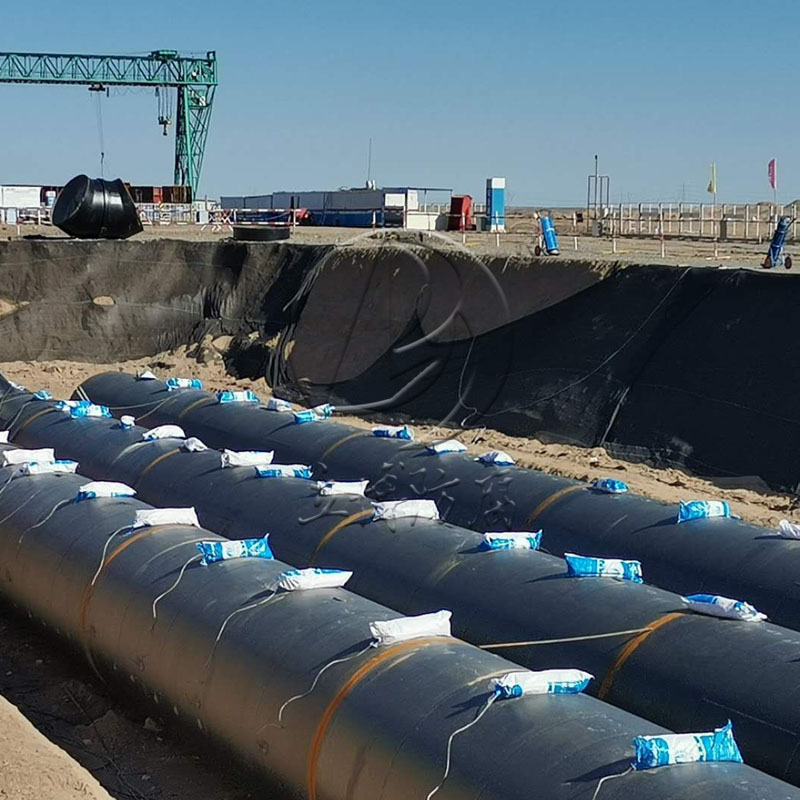

目前在供排水管线管道、输油管道和PCCP输水管道工程中，22kg镁阳极已经成为应用最成熟的规格之一。除了阳极本体之外，往往还需要配套测试桩、参比电极和填包料共同组成完整阴极保护系统。

例如兰考城乡供排水一体化PCCP项目中，就采用了22kg镁合金牺牲阳极配套测试桩和参比电极进行阴极保护，通过定期监测保护电位评估运行状态。类似的设计思路在供排水管线管网工程中同样广泛应用。

对于采购人员来说，选择镁阳极时不要只比较单价，更应该关注产品是否符合GB/T17731标准，是否具备开路电位、闭路电位、电流效率和实际容量检测数据，以及厂家是否具有相关工程经验。

毕竟阴极保护工程设计寿命往往是二十年甚至三十年。采购阶段节约几千块钱并不难，难的是让管道在未来几十年里始终保持稳定的保护状态。
